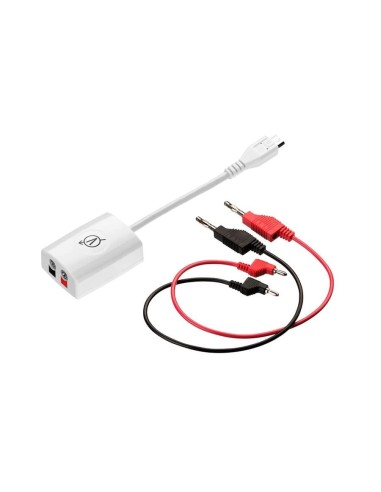

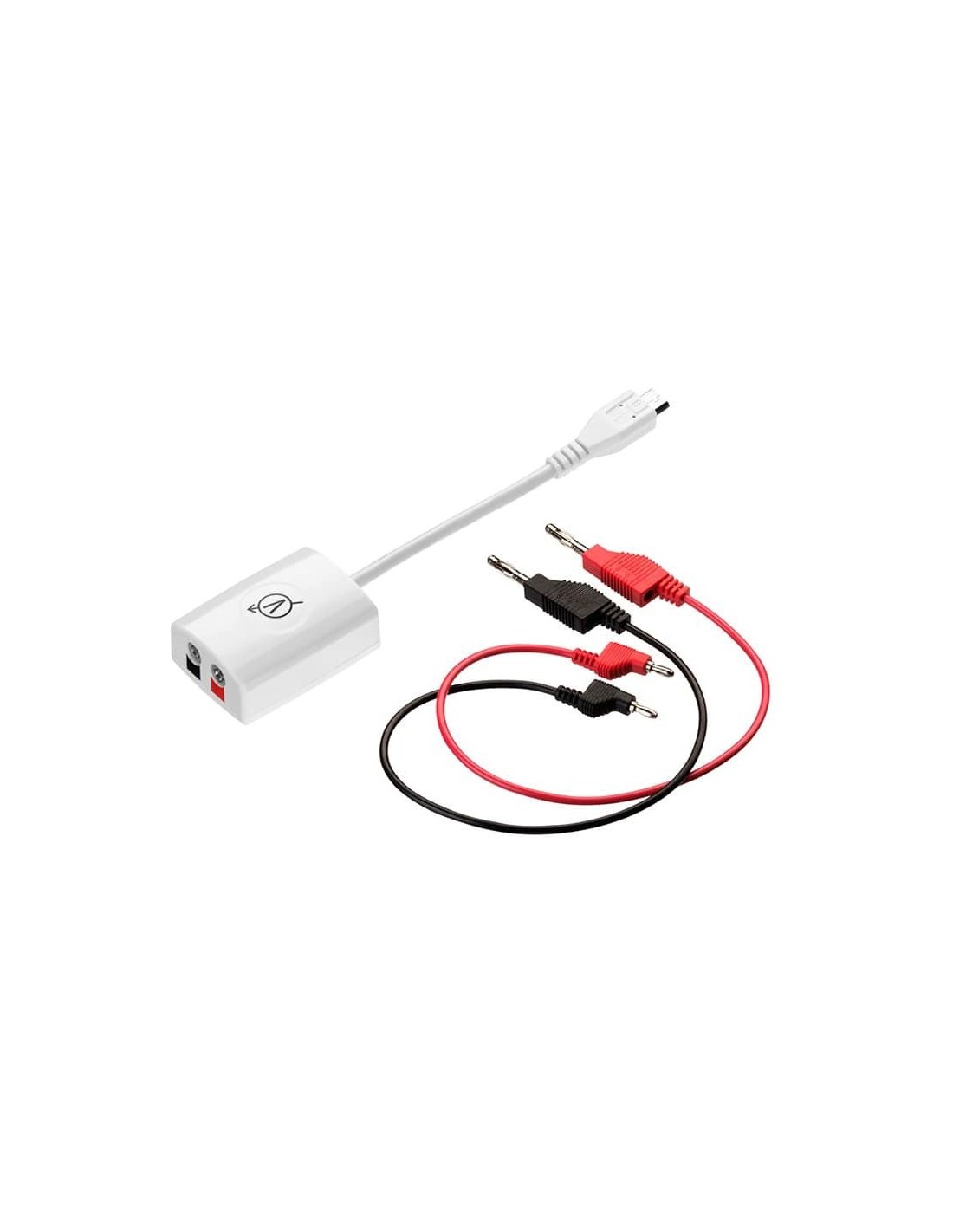

Внешний датчик пробник напряжения LabDisc Voltage

Описание внешнего датчика пробника напряжения LabDisc Voltage

Современный цифровой аксессуар - пробник напряжения для проведения научно-исследовательских экспериментов на лабораторных работах и уроках Физики в современных начальных и средних школах. Датчик LabDisc Voltage для измерения напряжения в диапазоне от -10 В до +10 В с точностью ± 2%. В комплекте пара красных и черных кабелей с разъемом типа Banana.

Подготовка зонда. Подключите адаптер датчика напряжения к разъему Micro-USB (для внешнего сенсора) на Labdisc. Убедитесь, что знак USB на разъеме адаптера кабеля направлен вверх. Подключите красный и черный кабели Banana к другому концу пробника напряжения.

Использование датчика напряжения с помощью Labdisc

1. Включите Labdisc.
2. Labdisc считывает уровень напряжения на пробнике напряжения. Если он находится в пределах ± 10% от нуля, Labdisc выполнит автоматическую калибровку точности датчика, показывая нулевое значение.
3. Другой конец кабелей Banana может быть подключен к экспериментальной установке.
4. Нажмите на кнопку сенсора, расположенную над разъемом внешнего датчика, в который подключен датчик напряжения. Если у этой клавиши есть два значка сенсоров, может потребоваться дважды нажать, чтобы показался значок сенсора напряжения.
5. Labdisc показывает показания напряжения в единицах напряжения В.

Использование датчика напряжения с программным обеспечением GlobiLab

1. Откройте программное обеспечение GlobiLab.
2. Убедитесь, что ПО GlobiLab подключено к Labdisc через USB или Bluetooth.

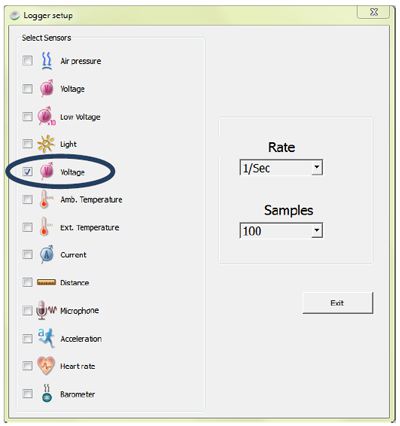

3. Щелкните значок SETUP, чтобы открыть диалоговое окно настройки Logger.
4. Датчик напряжения автоматически идентифицируется программным обеспечением.
5. Чтобы выбрать этот датчик, просто нажмите кнопку выбора слева от значка датчика напряжения.

Особенности внешнего датчика пробника напряжения LabDisc Voltage

• USB подключение
• Измерение напряжения -10 В до +10 В
• В комплекте пара красных и черных кабелей
• Сопряжение с Labdisc и ПО GlobiLab

Характеристики внешнего датчика пробника напряжения LabDisc Voltage
