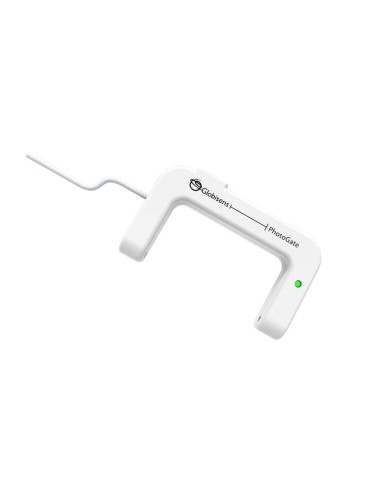

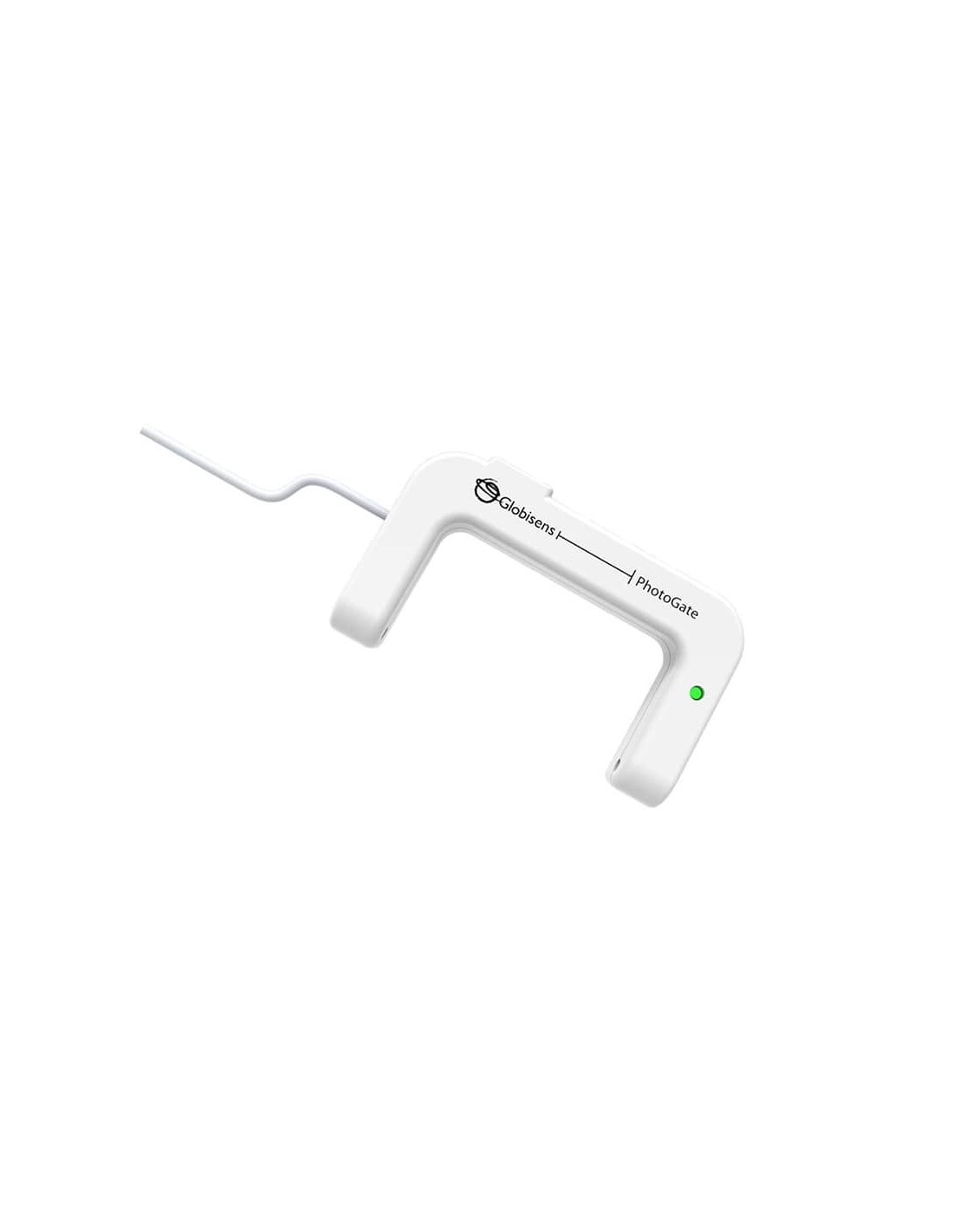

Внешний датчик пробник фотозатвор LabDisc Photogate

Описание внешнего датчика фотозатвора LabDisc Photogate

Современный цифровой аксессуар - фотозатвор для проведения научно-исследовательских экспериментов на лабораторных работах и уроках Физики в современных начальных и средних школах. Датчик LabDisc Photogate для измерений, с шириной затвора 76,6 мм и скоростью дискретизации (один или два фотозатвора) равной 1000/с.

Подготовка фотозатвора. Подключите адаптер датчика фотозатвора к разъему Micro-USB (для внешнего сенсора) на Labdisc. Убедитесь, что знак USB на разъеме адаптера кабеля направлен вверх. Вы можете подключить до 2-х Photogates к Labdisc Physio.

Использование датчика фотозатвора с помощью Labdisc

1. Включите Labdisc.
2. Labdisc читает уровень Photogate.
3. Labdisc покажет 0 В - когда объект не блокирует линию Детектора-Передатчика или 5 В, когда линия заблокирована.
4. Нажмите на кнопку сенсора, расположенную над разъемом внешнего датчика, в который подключен датчик фотозатвор. Если у этой клавиши есть два значка сенсоров, может потребоваться дважды нажать, чтобы показался значок сенсора фотозатвора.
5. Labdisc показывает показания Photogate в единицах напряжения В.

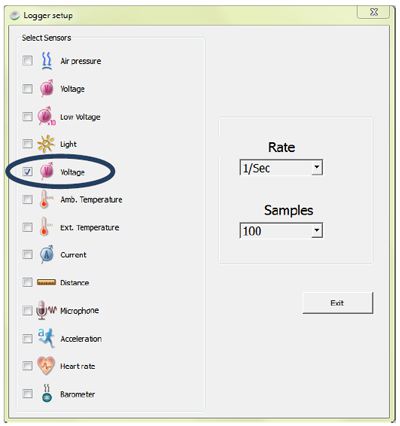

Использование датчика фотозатвора с программным обеспечением GlobiLab

1. Откройте программное обеспечение GlobiLab.
2. Убедитесь, что ПО GlobiLab подключено к Labdisc через USB или Bluetooth.
3. Щелкните значок SETUP, чтобы открыть диалоговое окно настройки Logger.
4. Датчик Photogate автоматически идентифицируется программным обеспечением.
5. Чтобы выбрать этот датчик, просто нажмите кнопку выбора слева от значка датчика Photogate.

Особенности внешнего датчика фотозатвора LabDisc Photogate

• USB подключение
• Максимальная скорость дискретизации (один или два фотозатвора): 1000/с
• Расстояние детектора-передатчика (ширина затвора): 76,6 мм
• Сопряжение с Labdisc и ПО GlobiLab

Характеристики внешнего датчика фотозатвора LabDisc Photogate
