Лазерный интерактивный школьный тир "Защитник Отечества"

Назначение лазерного тира «Защитник отечества»

Программно-аппаратный комплекс LaserTrainer "ЗАХИСНИК ВІТЧИЗНИ" представляет собой компьютерный тренажер для имитации беспулевой стрельбы с использованием макетов стрелкового оружия со встроенными лазерными излучателями.

Комплекс предназначен:

• для проведения учебных занятий по огневой подготовке в рамках предмета «Защита отечества» для учеников 10–11 классов общеобразовательных школ для обучения стрельбе
• проведения соревнований и организации развлечений с использованием макетов стрелкового оружия с лазерными излучателями

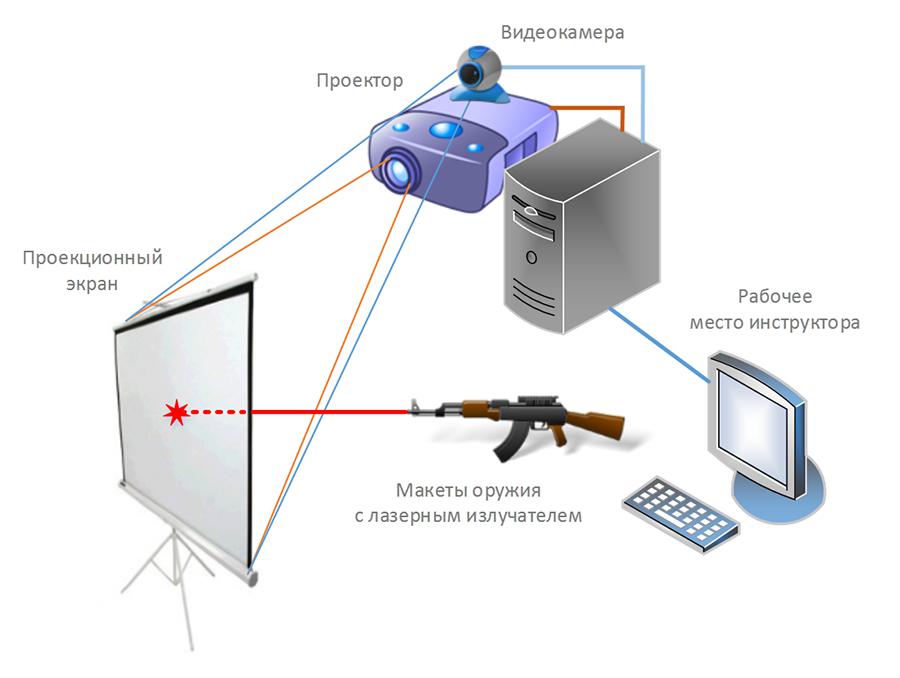

Как устроен лазерный тир:

Принцип работы интерактивного лазерного тира совершенно простой и понятный. Вы «стреляете» с помощью лазерного излучателя коротким световым импульсом по экрану, на котором демонстрируется виртуальная сцена тира или местности. Видеокамера постоянно «наблюдает» за экраном и как только обнаруживает отметку лазерного луча — тут же сообщает об этом компьютеру. Компьютер в свою очередь рассчитывает координаты «выстрела» в виртуальном пространстве и соответствующим образом видоизменяет демонстрируемую «картинку», например, «отрисовывает» попадание пули по мишени.

Макеты оружия:

Масса-габаритные макеты (ММГ) стрелкового оружия, в частности, автоматов Калашникова, могут быть приспособлены для использования в интерактивном лазерном тире. Согласно украинского законодательства приобретение ММГ не требует получения специального разрешения, а сами ММГ относят к предметам хозяйственного-бытового назначения. Тем не менее, такие макеты являются точной копией боевых аналогов и сохраняют работоспособность отдельных функций, поэтому в учебных заведениях следует обратить внимание на организацию хранения и безопасное использование ММГ на уроках.

ММГ автомата представляет собой деактивированный экземпляр боевого оружия, в котором заварен патронник, спилен затвор и ударник, ствол просверлен и удален выбрасыватель патрона, а также выполнены другие конструктивные доработки, исключающие возможность использования макета в качестве работоспособного огнестрельного оружия.

Для применения ММГ автомата Калашникова в интерактивном лазерном тире на его дуло накручивается насадка со встроенным лазерным излучателем либо под ствол устанавливается навесной лазерный целеуказатель.

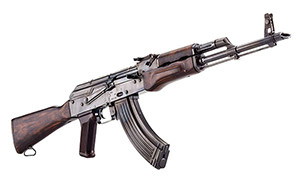

ММГ автомата АК-47

Как и оригинал, макет АК-47 имеет ствол со ствольной коробкой, затворную раму с затвором, возвратный механизм, ударно-спусковой механизм, цевье, трубку газовую. Его устройство позволяет производить включение-выключение предохранителя, взведение и спуск ударно-спускового механизма, неполную разборку и сборку в соответствии с наставлением по стрелковому делу. Эта модель автомата послужила основой для создания целого семейства боевого и гражданского стрелкового оружия различных калибров, включая автоматы АКМ и АК74 (и их модификации), пулемет РПК, карабины и гладкоствольные ружья «Сайга» и другие. АК и его модификации являются самым распространенным стрелковым оружием в мире.

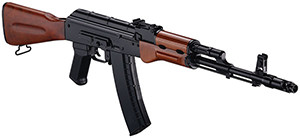

ММГ автомата АК-74

Легендарный автомат Калашникова АК-74 разработан в середине 70-х годов под новый калибр патрона 5,45 мм. Конструктивно АК-74 похож на АКМ, однако содержит ряд улучшений и модернизаций. В частности, в автомате появилось двухкамерное дульное устройство, выполняющее роль пламягасителя, компенсатора и дульного тормоза. Для воздушно-десантных войск была разработана укороченная модель со складывающимся прикладом АКС-74У.

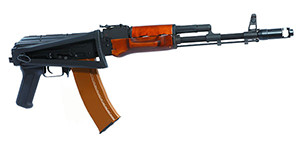

ММГ АК74	ММГ АКС74

Макеты пистолетов

Для стрельбы в лазерном тире отлично подходят пневматические пистолеты, оснащенные навесным лазерным целеуказателем. Приобретение на территории Украины пневматического пистолета не требует получения специального разрешения. С целью безопасного использования все пневматические пистолеты перед продажей в обязательном порядке деактивируются и в дальнейшем не могут применяться для стрельбы металлическими шариками даже при установленном газовом баллончике.

Для применения в составе лазерного тира каждый пневматический пистолет дополнительно дорабатывается: в него устанавливается нажимная спусковой скобой кнопка, которая кратковременно «зажигает» лазер.

Преимущества использования пневматических пистолетов в лазерном тире

• Широкий выбор моделей
• Можно приобрести и оборудовать лазерным излучателем именно ту модель пистолета, которая больше всего нравится
• Простота установки навесного лазерного целеуказателя
• Можно иметь несколько моделей оружия и поочередно устанавливать на них один лазерный излучатель
• Легкость и точность регулировки наведения лазерного луча

Модели пистолетов для лазерного тира

Кольт М1911 — это важная составляющая американской культуры XX века. Уже более ста лет этот пистолет остается самым любимым оружием на американском континенте. Он признан самым долгоживущим армейским пистолетом; в США он продержался на военной службе до середины 1980-х годов, а в некоторых странах находится на вооружении и поныне.

Кольт 1911

Специально для учебной стрельбы был разработан пневматический пистолет Кольт CST 304. Он получил более внушительные размеры, но не утратил своей привлекательности и удобства применения. Вот так выглядит Кольт 304 без прицела и с установленным лазерным целеуказателем.

Кольт 304 без прицела	Кольт 304 с целеуказателем

Пистолет Beretta Elite II — это пневматическая версия пистолета Beretta 92G Elite II, улучшенной версии легендарной модели Beretta M92. Эта модель по праву заслуживает самых высоких похвал; недаром в Международной Ассоциации Защитных пистолетов (IDPA, International Defensive Pistol Association) ее назвали элитной. Оригинальная модель Beretta 92 доказала свои превосходные качества за долгие годы своего применения в силовых подразделениях. Она является официальным служебным пистолетом Вооруженных сил США.

Beretta Elitte II

В 2004 году известная бразильская оружейная компания Forjas Taurus SA представила Taurus PT 24/7 и приступила к производству пистолетов. Новое оружие было создано на базе компактных пистолетов серии Millennium/Millennium Pro и предназначалось для вооружения полиции и гражданских лиц. В 2005 году специально для спецподразделений США US SOCOM конструкторы Taurus создали модель PT 24/7 OSS. Пневматический пистолет Taurus 24-7 — это точная копия одного из самых распространенных и любимых на обоих американских континентах пистолета.

Taurus PT 24/7

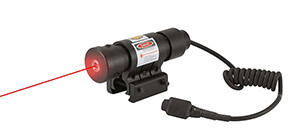

Лазерный целеуказатель (прицел)

Лазерный целеуказатель (ЛЦУ) предназначен для отображения на цели светового пятна. В обычных условиях используется для быстрого наведения оружия, а в лазерном тире, наоборот, предназначен для имитации выстрела. Лазер целеуказателя кратковременно «зажигается» в момент прижима спускового крючка «до щелчка». ЛЦУ имеет прочный металлический корпус компактного размера с универсальным креплением под планку Пикатинни или Вивера. Благодаря винтам горизонтальной и вертикальной регулировки на корпусе, можно очень быстро и точно провести юстировку лазерного луча. Для подстройки в комплект входит шестигранник.

Особенности навесного лазерного целеуказателя

Точность наведения лазерного луча зависит от дальности стрельбы (поскольку ось ствола не совпадает с осью лазерного излучателя). Отрегулировав лазерный луч на одну заданную дальность и затем отойдя на новую дистанцию стрельбы, придется провести калибровку заново.

Стрелковые упражнения для лазерного тира

Выполнение стрелковых упражнений являются составной частью огневой подготовки в рамках изучения предмета «Защита Отечества» учениками 10-11 классов средней общеобразовательной школы. Ниже представлены видео обзоры учебных стрельб из пистолета и автомата в различных погодных условиях.

Целью стрелковых упражнений является овладение приемами и правилами стрельбы из основных видов стрелкового оружия: пистолета Макарова и автомата Калашникова. Упражнения проводятся на начальном этапе огневой подготовки, после изучения материальной части стрелкового оружия и боеприпасов, правил обращения с оружием и боеприпасами, а также теоретический основ стрельбы: внутренней и внешней баллистики, характеристик и особенностей траектории полета боеприпаса, приемов и правил ведения огня из различных видов стрелкового оружия.

Такие стрелковые упражнения могут выполняться с использованием макетов стрелкового оружия и программно-аппаратного комплекса LaserTrainer (интерактивного лазерного тира). В ходе отработки правил и приемов стрельбы в лазерном тире производится оценка результативности стрельбы и накапливается статистика стрельб каждым из учеников. Полученные навыки и умения в последующем могут быть закреплены на занятиях в стрелковом тире или на полевых стрельбах.

Следует отметить, что выполнение нормативов по огневой подготовке, в том числе – на начальных, учебных и контрольных стрельбах в лазерном тире с использованием макетов стрелкового оружия, учитывается при выставлении текущих оценок на занятиях, но рассматривается как тематическое оценивание и не влияет на общую оценку ученика по предмету Начальной военной подготовки.

Базовым стрелковым упражнением является прикладная стрельба по фигурной (грудной) мишени №4 из автомата Калашникова. В лазерном тире LaserTrainer это упражнение представлено игровой программой Exercise4Shooting.

Упражнение Exercise4Shooting для стрельбы по фигурной мишени №4

Назначение

Имитация пулевой стрельбы из автомата Калашникова в лазерном стрелковом тире.

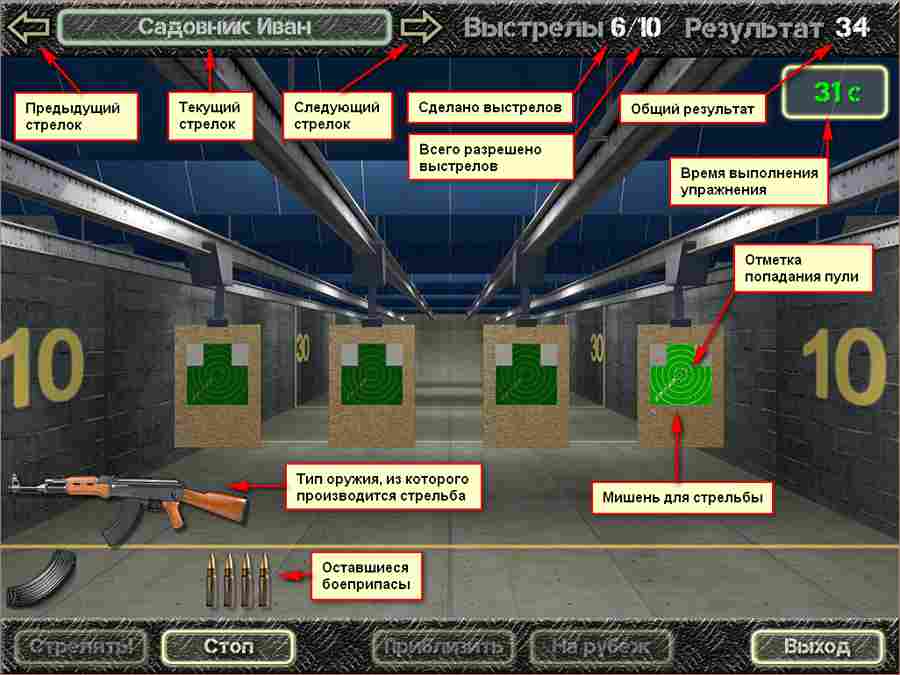

Ключевые характеристики

• Выполнение стрельбы одним учеником или четырьмя учениками одновременно
• Реалистичное изображение стрелковой галереи длиной 50 м на проекционном экране
• 4 рубежа стрельбы с размещением мишеней на расстоянии 10, 15, 25 и 50 м
• Строгое соответствие вида и размеров фигурной мишени №4 требованиям
• Наставления по производству стрельб
• Звуковое сопровождение выстрелов, перезарядки оружия, осечки
• Визуальная имитация попадания пули в мишень и другие предметы виртуального тира
• Возможность просмотра результатов стрельбы на приближенной мишени
• Ведение статистики стрельбы: времени выполнения упражнения, количества выстрелов, общего результата для каждого ученика
• Отображение попадания пули в точку с координатами, переданными из головной программы LaserTrainer и рассчитанными на основе распознания отметки лазерного луча в пространстве виртуального тира
• Загрузка списка учеников, присутствующих на уроке, а также начальных установок упражнения из головной программы LaserTrainer
• Передача результатов стрельбы в головную программу LaserTrainer

Дополнительные стрелковые упражнения

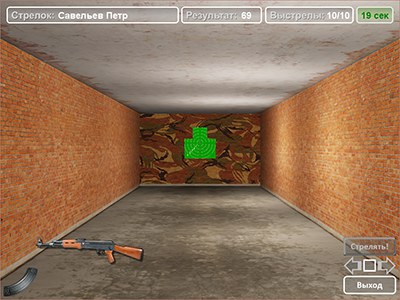

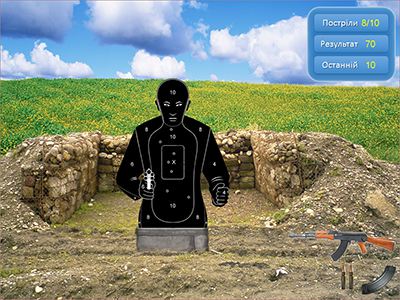

Стрельба по ростовой мишени	Стрельба в закрытой галерее

Особенности упражнения: обеспечивается взаимодействие с головной программой LaserTrainer, в том числе: синхронизация списка учеников, передача результатов стрельбы, настройка удаления мишени от рубежа стрельбы. Стрелковые упражнения для тренировки реакции (стрельба по появляющимся разноудаленным мишеням) и правильного расчета упреждения (выноса) выстрела (стрельба по подвижной мишени).

Упражнения стрельб из пистолета

Практические занятия по огневой подготовке в учебных заведениях, воинских частях и подразделениях согласно «Курса стрельб из стрелкового оружия и боевых машин» (КС СО и БМ – 09) включают выполнение упражнений учебных и контрольных стрельб из пистолета:

• Первое упражнение учебных стрельб (1 УУС)
• Второе упражнение учебных стрельб (2 УУС)
• Упражнение Контрольных стрельб (УКС)

Указанные стрелковые упражнения выполняются в интерактивном лазерном тире LASERTRAINER. Настройки стрелковых упражнений полностью соответствуют требованиям «Курса…», а часть из них может быть изменена с помощью конфигурационного файла.

Общие характеристики:

• Имитация стрельбы на открытой местности (стрельбище), днем
• Одновременная стрельба до 3-х стрелков
• Загрузка списка стрелков из управляющей программы лазерного тира
• Передача результатов стрельбы в головную программу лазерного тира
• Проведение оценки стрельбы в каждом упражнении по 4-х бальной шкале: «Отлично», «Хорошо», «Удовлетворительно» и «Неудовлетворительно»
• Звуковое сопровождение выстрела из пистолета, перезарядки, подъема / скрытия мишени

Универсальное упражнение учебных стрельб из пистолета

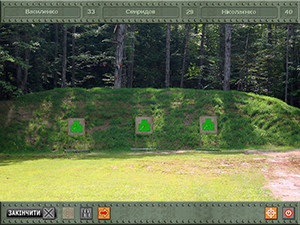

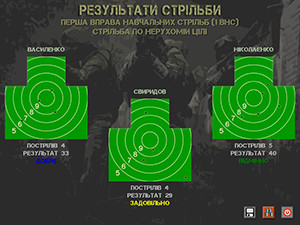

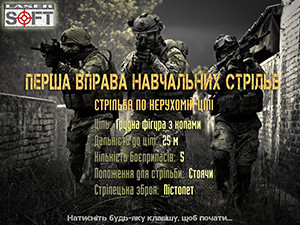

Первое упражнение учебных стрельб (1 УУС)

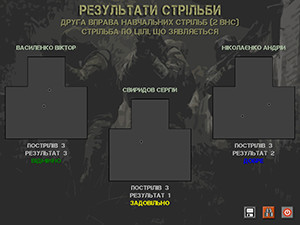

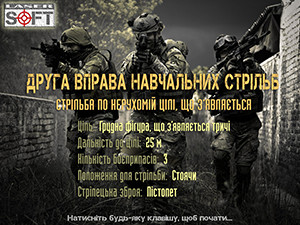

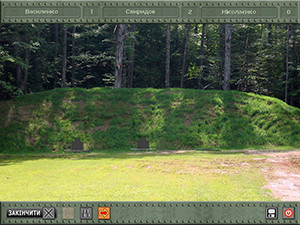

Второе упражнение учебных стрельб (2 УУС)

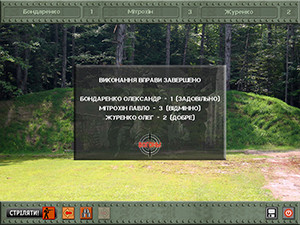

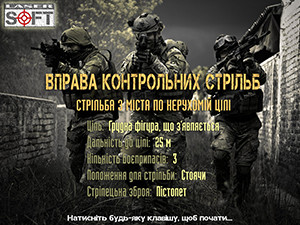

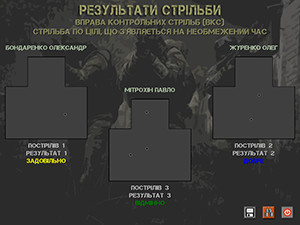

Упражнение контрольных стрельб (УКС)

Выбор расстояния до проекционного экрана

Все упражнения стрельбы из пистолета выполняются с дистанции 25 м. При стрельбе в лазерном тире программа стрелкового упражнения создает на проекционном экране изображения мишеней №4 и №6. Для того, чтобы размеры этих изображений соответствовали реальным мишеням, необходимо учитывать три фактора:

• Размеры проекционного экрана
• Разрешение изображения на проекционном экране
• Расстояние от стрелка до проекционного экрана

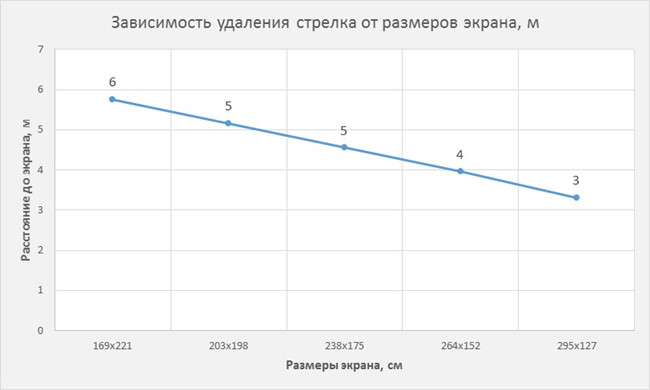

Для выбора расстояния до экрана используйте графики ниже.

Критерии оценки результатов стрельбы

Стрелковое упражнение 1 УУС предназначено для отработки прицельной стрельбы. Для этого используется грудная мишень №4 с кругами, позволяющая оценить точность.

• Отметка «Отлично» выставляется, если сумма очков составляет не менее 70% от максимально возможного результата
• Отметка «Хорошо» выставляется, если сумма очков составляет не менее 60% от максимально возможного результата
• Отметка «Удовлетворительно» выставляется, если сумма очков составляет не менее 50% от максимально возможного результата

Стрелковое упражнение 2 УУС предназначено для отработки стрельбы в ограниченное время видимости цели. Для этого используется грудная мишень №6; результативность стрельбы оценивается по факту попадания в мишень.

• Отметка «Отлично» выставляется, если число попаданий в цель составляет не менее 75% от числа выданных боеприпасов
• Отметка «Хорошо» выставляется, если число попаданий в цель составляет не менее 50% от числа выданных боеприпасов
• Отметка «Удовлетворительно» выставляется, если число попаданий в цель составляет не менее 25% от числа выданных боеприпасов

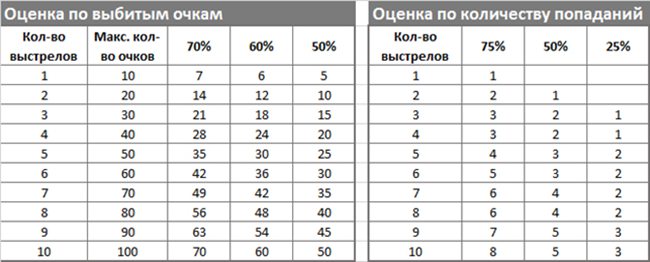

В таблице ниже приведены оценки, выставляемые при выполнении 1 УУС, 2 УУС и УКС, в зависимости от числа выданных боеприпасов (патронов).

Упражнения стрельб из автомата

Практические занятия по огневой подготовке в учебных заведениях, воинских частях и подразделениях согласно «Курса стрельб из стрелкового оружия и боевых машин» (КС СО и БМ – 09) включают выполнение упражнений начальных, учебных и контрольных стрельб из автомата:

• Упражнение начальных стрельб (УНС)
• Первое упражнение учебных стрельб (1 УУС)
• Второе упражнение учебных стрельб (2 УУС)
• Упражнение контрольных стрельб (УКС)

Указанные стрелковые упражнения выполняются в интерактивном лазерном тире LASERTRAINER. При этом начальные настройки стрелковых упражнений полностью соответствуют требованиям «Курса…», а часть из них может быть изменена с помощью конфигурационного файла.

Общие характеристики:

• Имитация стрельбы на открытой местности (стрельбище), днем
• Отображение неподвижных, появляющихся и движущихся целей разного типа
• Одновременная стрельба до 3-х стрелков
• Загрузка списка стрелков из управляющей программы лазерного тира
• Передача результатов стрельбы в головную программу лазерного тира
• Проведение оценки стрельбы в каждом упражнении по 4-х бальной шкале: «Отлично», «Хорошо», «Удовлетворительно» и «Неудовлетворительно»
• Звуковое сопровождение выстрела из автомата, перезарядки, подъема / скрытия мишени

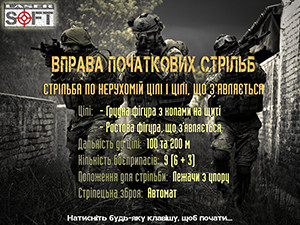

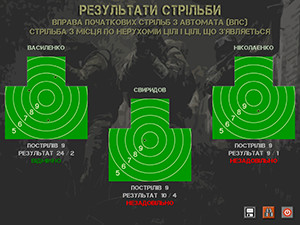

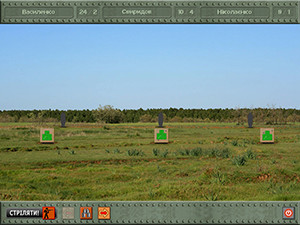

Упражнение начальных стрельб (УНС)

Стрелковое упражнение учебных стрельб из автомата

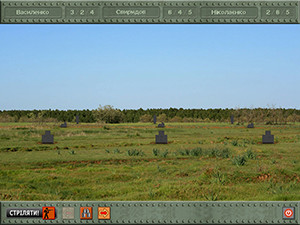

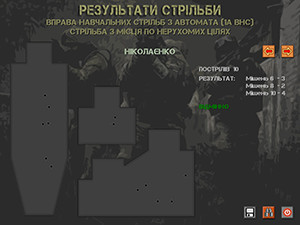

Упражнение учебных стрельб (1а УУС)

Упражнение учебных стрельб 1б УУС

Стрельба по подвижной мишени в лазерном тире

Упражнение контрольных стрельб ВКС

Стрельба в сложных погодных условиях

Стрельба в зимних погодных условиях

Выбор расстояния до проекционного экрана

Упражнения стрельбы из автомата выполняются с дистанции от 50 м до 350 м. При стрельбе в лазерном тире программа стрелкового упражнения создает на проекционном экране изображения мишеней на удалении и в масштабе, соответствующим реальной обстановке. Для того, чтобы размеры этих изображений соответствовали реальным мишеням, необходимо учитывать три фактора:

• Размеры проекционного экрана
• Разрешение рабочего окна стрелкового упражнения
• Расстояние от стрелка до проекционного экрана

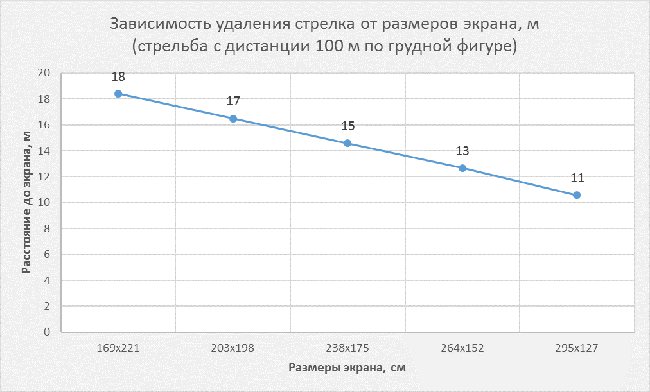

Выбор расстояния до экрана при стрельбе по грудной фигуре (мишени №4 и №6) с дистанции 100 м.

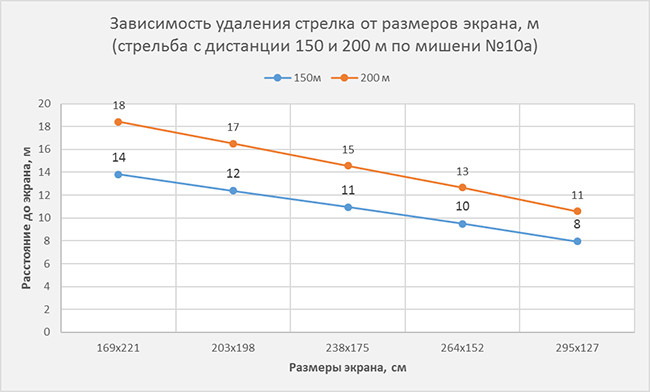

Выбор расстояния до экрана при стрельбе по мишени №10а с дистанции 150 и 200 м.

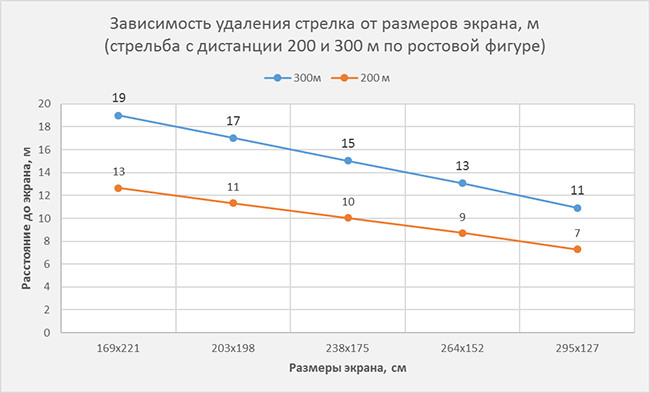

Выбор расстояния до экрана при стрельбе по ростовой фигуре (мишени №8) с дистанции 200 и 300 м.

Правила оценки результатов стрельбы

Оценка за выполнение упражнения стрельб из автомата выставляется по факту поражения целей разного типа. При этом положительная оценка выставляется при обязательном поражении движущейся цели. Количество попаданий в цель не учитывается. Только в стрелковом упражнении начальных стрельб оценивается точность стрельбы.

Мишени для стрелковых упражнений

В стрелковых упражнениях лазерного тира LASERTRAINER стрельба осуществляется по стандартным мишеням. Приведенные ниже мишени используются в упражнениях учебных (1 УУС, 2 УУС) и контрольных (УКС) стрельб из пистолета и в упражнениях начальных (1УНС), учебных (1а УУС, 1б УУС) и контрольных (УКС) стрельб из автомата.

Размеры мишеней даны согласно Приложения 13 «Курса стрельб из стрелкового оружия и боевых машин» (КС СО и БМ – 09).

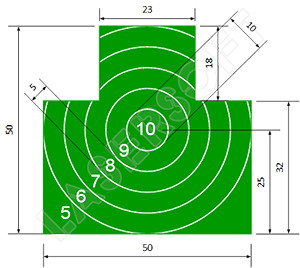

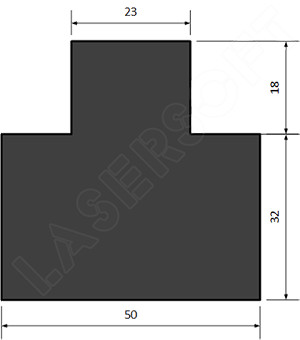

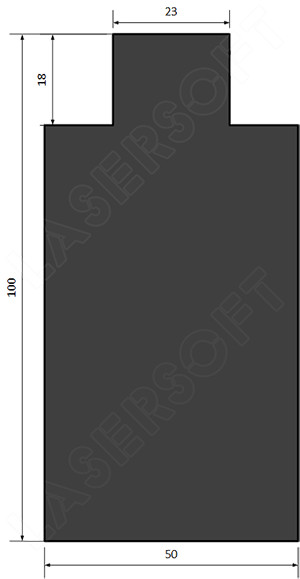

Мишень №4 – Грудная фигура с кругами	Мишень №6 – Грудная фигура	Мишень №7 – Поясная фигура

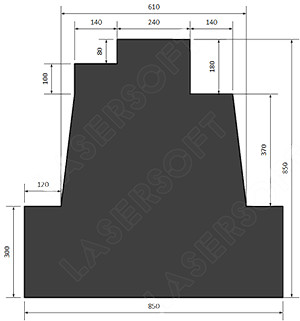

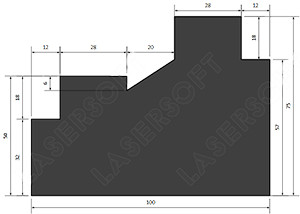

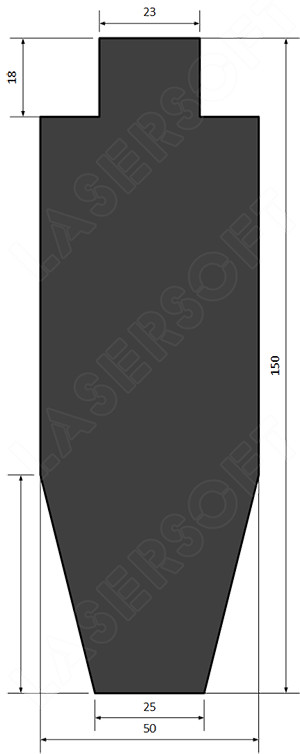

Мишень №8 – Ростовая фигура	Мишень №9 – РПГ	Мишень №10а – Пулеметный расчет

Флеш-игры для стрельбы в лазерном тире

Флеш-игры стрелялки – любимое развлечение для мальчиков. Они могут часами стрелять, убивать врагов, пришельцев, зомби, чудовищ и разных других маргинальных элементов. Но на самом деле, трудно найти человека, который бы не любил играть в игры стрелялки. Поэтому лазерный тир будет отличным развлечением для всех возрастных поколений. Ведь он позволяет вместо мышки взять в руки настоящее оружие и почувствовать себя настоящим бойцом элитного подразделения и беспощадным истребителем коварного и злого противника.

Флеш-игры, разработанные компанией Литер

Компания Литер (leater.com) известна как одна из первых компаний, предложивших украинскому рынку интерактивные лазерные тиры. Вы можете приобрести комплект разработанных Литером игр у нас либо обратиться непосредственно в компанию Литер. Литер является партнером LaserSoft и точно также продает и устанавливает программно-аппаратные комплексы LaserTrainer.

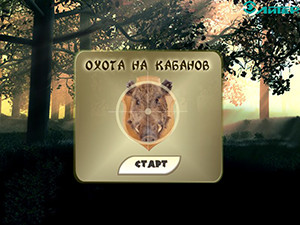

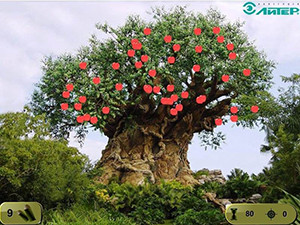

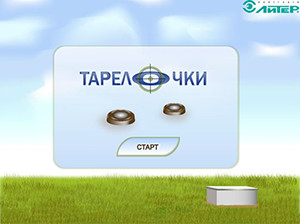

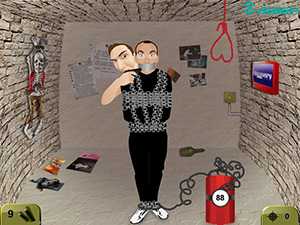

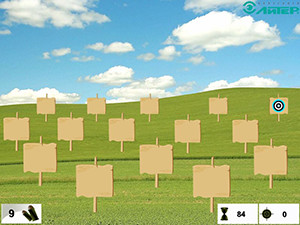

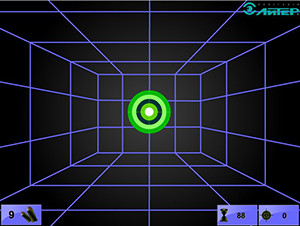

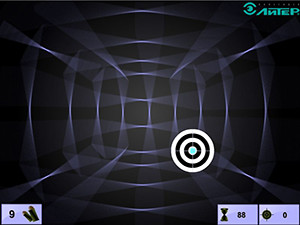

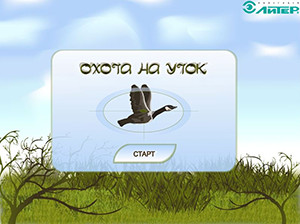

Комплект из 12 развлекательных игр

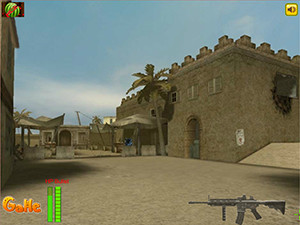

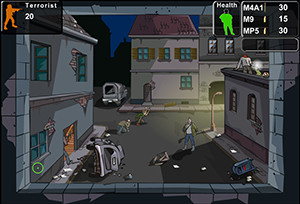

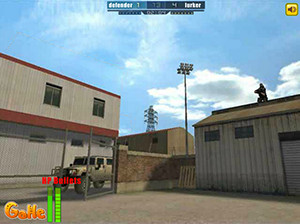

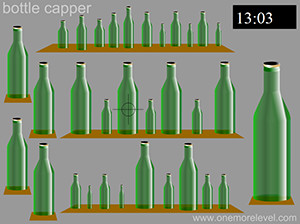

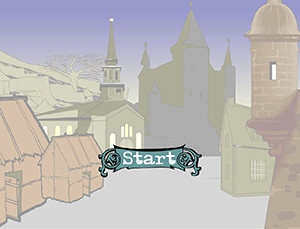

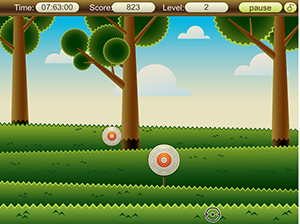

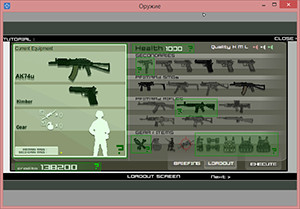

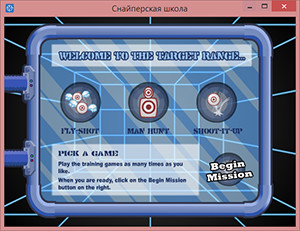

Свободно распространяемые флеш-игры

Самое замечательное в лазерном тире LaserTrainer — это то, что в нем можно использовать большинство флеш-игр, которые легко найти просторах Интернета. Вы садитесь за компьютер, находите понравившиеся вам игры, скачивайте и присылайте их нам — а мы тестируем присланные игры, конвертируем их в нужный формат и пополняем библиотеку стрелялок для лазерного тира LaserTrainer!

Наша библиотека стрелялок

Все представленные игры проверены в лазерном тире LaserTrainer.
