![Интеграция Z-Wave термостата кондиционера с Total Control®](/modules/ph_simpleblog/featured/20.jpg)
Интеграция Z-Wave термостата кондиционера ConnectHome CH-202 в систему Total Control®
Термостат ConnectHome СН-202 в URC Mobile App
Довольно часто летом возникают ситуации, когда в жаркий знойный день хочется, а порой даже необходимо удаленно включить домашнюю сплит-систему, чтобы к возвращению с работы или из отпуска окунуться в прохладный, чистый, кондиционированный микроклимат Вашего дома. Или в ситуации, когда кондиционер нужно включить среди дня для поддержания нужного микроклимата любимым домашним животным или цветам. Но очень немногие бытовые сплит-системы умеют управляться внешними системами управления и автоматизации. Только топовые и очень дорогие модели таких брендов, как Daikin, Mitsubishi, Panasonic и некоторые полу профессиональные модели Samsung и LG имеют IP-шлюзы и свое ПО для централизованного управления по локальной сети. Но даже в этом случае можно получить облом с управлением, если предварительно не был заложен кабель витая пара CAT5/CAT6 к каждому внутреннему блоку сплит-системы, для подключения IP-шлюзов.
Поэтому для пользователей, уже имеющих системы управления или автоматики, вопрос возможности управления обычными сплит-системами со сторонних систем автоматизации был очень актуален. Ведь имея возможность удаленного и автоматизированного управления системами отопления или освещения, возникает желание привести в порядок и свести к минимуму манипуляции с пультами кондиционеров, ну и научить их работать чуть гибче, чем это заложено производителем в работу кондиционера по таймерам на включение/выключение.
В предыдущем обзоре мы описывали вариант построения автоматизированной системы отопления дома. В этом обзоре мы опишем возможность удаленно контролировать и управлять обычными бытовыми кондиционерами, используя самые передовые технологи и оборудование для систем управления и автоматизации Total Control®, являющимися уникальными в возможностях и гибкости интеграционных решений и расширений. Описываемая система состоит из следующих аппаратных модулей:
- Головной контроллер URC MRX-10
- Z-Wave контроллер-шлюз URC TRF-ZW2
- Z-Wave термостат ConnectHome® CH-202
- Кондиционер воздуха - бытовая сплит-система Samsung AQL-12CHL
Система кондиционирования нашего демо-офиса реализована низкотемпературной сплит-системой Samsung, которая до -8°C наружной температуры имеет очень высокий КПД в режиме Обогрева и эффективно используется в межсезонье.
Z-Wave термостат для бытового кондиционера
В 2016 году компания ConnectHome® представила на рынке Z-Wave продуктов долгожданное законченное решение для управления любыми бытовыми кондиционерами, беспроводной Z-Wave термостат CH-202. Мы представляем различные модели Z-Wave термостатов, но это пожалуй единственный кондиционерный Z-Wave термостат на рынке Украины, модуль от наших партнеров, производителей качественных Z-Wave микромодулей и контроллеров, компании ConnectHome® (подробнее - www.connecthome.com.ua.) На рынке существуют Z-Wave модули, умеющие передавать инфра-красные команды управления различным оборудованием, но они как правило рассчитаны просто для передачи ИК команд из сети Z-Wave.
Термостат ConnectHome СН-202.
Термостат СН-202 – это Z-Wave устройство, предназначенное для управления кондиционерами посредством отправки им ИК команд. Термостат может отправлять команды на включение, выключение, выбор желаемой температуры, управлять скоростью вентилятора и режимами работы. Устройство имеет несложный алгоритм изучения ИК команд. СН-202 может расширять свою функциональность благодаря возможности подключения различных датчиков компании ConnectHome.
Перед инсталляцией модуля термостата в сплит-систему, модулю необходимо произвести процедуру обучения ИК командам “Обучение ИК термостата”. Для прохождения этой процедуры потребуется:
- Загрузить, установить и открыть приложение «IR-Configurator» на Вашем ПК с операционной системой Windows
- Подсоединить термостат к ПК специальным шнуром USB/miсro USB (не входит в комплект поставки)
- Дождаться, пока программа подключится к устройству
- После подключения устройства, можно приступать к процедуре обучения командам Вашего кондиционера
Программа IR Configurator

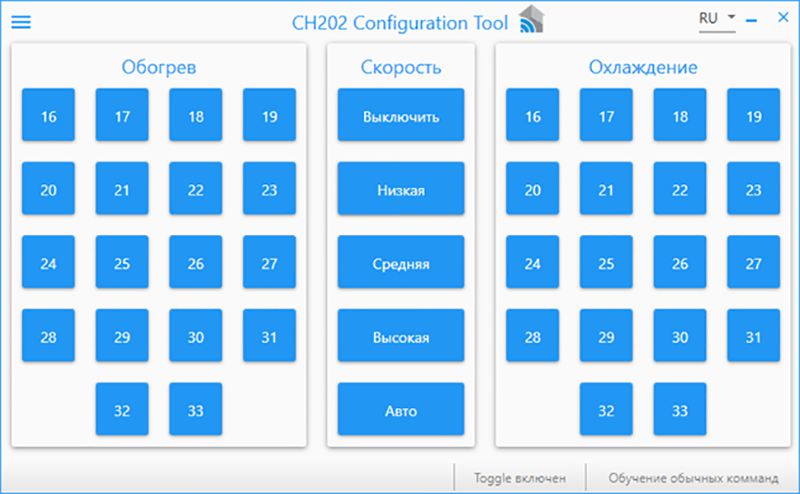

Интерфейс программы IR Configurator
Далее необходимо обучить термостат трём блокам команд: режим Обогрева (Heating), режим Охлаждения (Cooling) и скорости вентилятора(Speed)). При этом необходимо учесть особенность передачи команд некоторых производителей кондиционеров. Команды скорости вентилятора иногда передаются вместе с выбранным режимом и температурой, в этом случае нет пока нет возможности управлять скоростью вентилятора корректно. В этом случае блок скорости вентилятора не обучается или оставляется одна скорость - Авто.
По окончании процедуры обучения отсоедините модуль от компьютера. Выберите место внутри корпуса сплит-системы (как правило рядом с платами электроники технологическая ниша) для установки термостата и подключите его согласно электромонтажной схеме.

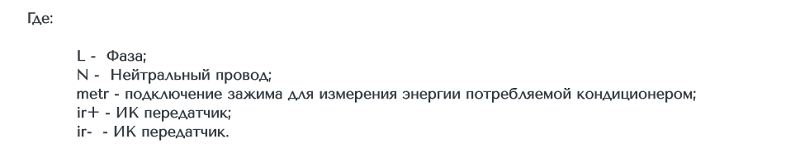

ЭЛЕКТРИЧЕСКАЯ МОНТАЖНАЯ СХЕМА термостата CH-202:
Схема подключения термостата СН-202
Необходимо учесть несколько критериев:
- ИК передатчик необходимо зафиксировать таким образом, чтобы он был направлен на ИК приёмник кондиционера
- Если комплектация термостата CH-202p (с датчиком мощности), сквозь клипсу датчика необходимо пропустить один из питающих проводов кондиционера (L или N)

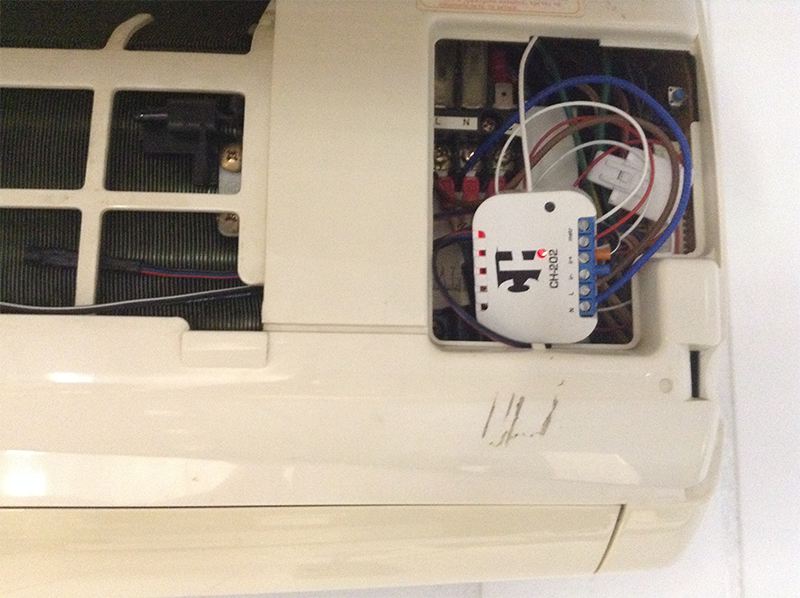

Установка термостата кондиционера CH-202
Инсталлированный термостат CH-202
После того, как выполнены все электрические соединения и к термостату подключены: сенсор температуры и сенсор мощности (если необходим) можно снова подать напряжение в электросеть, и только затем добавьте его к Вашей Z-Wave сети.
Подключение Z-Wave термостата кондиционера к контроллеру-шлюзу URC®
Как мы писали ранее, в модельном ряду URC® имеется собственный аппаратный Z-Wave контроллер-шлюз TRF-ZW2 для подключения разнообразных беспроводных исполнительных модулей (термостатов, диммеров, реле, датчиков и т.д.) работающих по протоколу Z-Wave. Он же служит и шлюзом для интеграции с системой URC Total Control и получения расширенных возможностей управления подключенными Z-Wave модулями в пользовательских макросах.
Z-Wave контроллер-шлюз URC TRF-ZW2
Z-Wave – это беспроводной протокол обмена данными, на основе которого более 350 производителей выпускают более 2500 различных продуктов для домашней автоматизации. Z-Wave протокол использует надёжный и абсолютно безопасный радиоканал. Все устройства Z-Wave объединяются между собой в mesh сеть (англ. mesh «петля, ячейка сети»), в которой различные устройства могут принимать и передавать управляющие сигналы другим устройствам сети, используя промежуточные соседние узлы. Z-Wave сеть имеет возможность автоматически перестраивать маршруты передачи данных, в зависимости от внешних факторов, например, при возникновении преграды между двумя соседними устройствами, сигнал пойдет через другие узлы Z-wave сети, находящиеся в радиусе действия.
После процедуры включения модуля термостата в Z-Wave сеть шлюза URC® TRF, он стандартно отобразиться в вэб-интерфейсе TRF-ZW2. Термостат СН-202 совместно с Z-Wave контроллером TRF-ZW2 образуют полнофункциональный цифровой термостат. С его помощью Вы сможете не только устанавливать желаемую температуру помещения, но и делать это автоматически с использованием любых графиков или сценариев. Кроме того, у Вас появится возможность управлять температурой дистанционно, используя интернет соединение с Вашим Z-Wave контроллером.

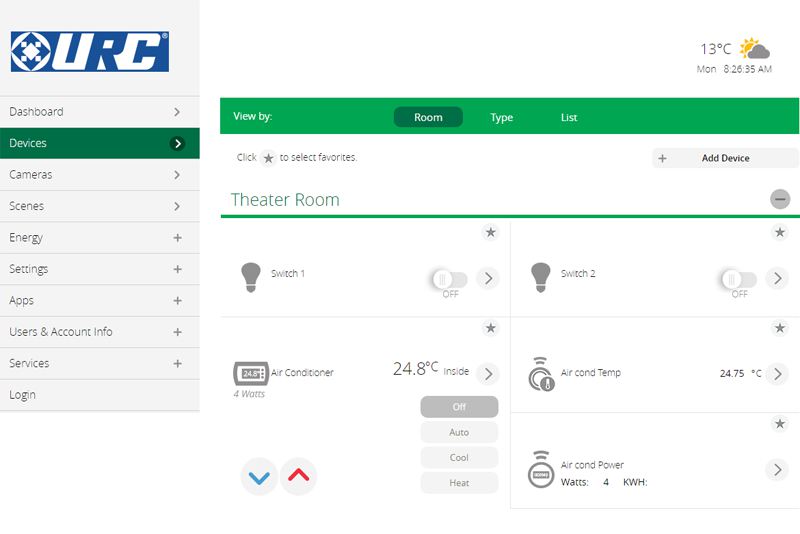

Термостат СН-201 в вэб-интерфейсе TRF-ZW2
Z-Wave - это двусторонняя сеть. Устройства могут не только отправлять управляющие команды, но и ждать подтверждения об их доставке, а также запрашивать текущее состояние устройства. Таким образом, еще одно назначение Z-Wave контроллера-шлюза URC TRF-ZW2 при интеграции с системой Total Control - это формирование единого двух-стороннего интерактивного пользовательского интерфейса. Пользователь всегда видит реальное состояние и режим подключенных Z-Wave устройств.
Интеграция Z-Wave шлюза TRF-ZW2 в URC Total Control®
Заключительным этапом интеграции в систему управления Total Control сегмента домашней автоматизации, работающего по беспроводной технологии Z-Wave, является программное изменение файла проекта в программе TC Accelerator. В проект программно добавляется шлюз URC TRF-ZW2, в настройках двух-сторонних модулей указываются соответствующие комнаты, в которых расположены термостаты. В этих комнатах и будет выводиться модуль "Комфорт" со списком доступных термостатов. Затем в разделе макро-программирование добавляется пользовательский макрос, который и определяет алгоритм работы системы отопления. Работу логики макроса мы опишем чуть ниже.
Добавление шлюза TRF-ZW2 TC Accelerator
Добавление модулей в нужных комнатах
После всех изменений, файл проекта сохраняется и загружается в головной контроллер URC MRX-10. Все, теперь во всех Ваших интерфейсах (пультах, панелях и мобильных приложениях) появилась вкладка "Комфорт", при выборе которой выводится иконка модуля Z-Wave термостатов (подключенных к шлюзу TRF-ZW2). После входа в меню модуля откроется список всех доступных термостатов.
![]() |
![]() |
![]() |
Главное меню |
Вкладка "Комфорт" |
Список термостатов |
Выбираем нужный термостат(-ты) AirCondition (Кондиционер) и входим в его управление. Так как графический интерфейс пользователя 2-сторонний и интерактивный, мы видим реальное состояние термостата. Термостат ConnectHome® CH-202 поддерживает следующие режимы и состояния: режимы ВЫКЛ, ОХЛАЖДЕНИЕ и НАГРЕВ; состояния ВЫКЛ, ОХЛАЖДЕНИЯ, и НАГРЕВА; режим скорости вентилятора, режим энерго-эффективности.
В меню управления термостатом мы видим, что система обогрева не активна (экран в меню серого цвета), термостат выключен, текущая температура 24°C. Нажимаем на иконку выбора режимов термостата Modes, открывается вкладка выбора режимов, переводим термостат в режим НАГРЕВ. Возвращаемся в меню управления термостата и видим, что система обогрева включилась (экран в меню красного цвета). В правой части экрана меню термостата мы видим возможность регулировки требуемой температуры в режиме Обогрева. Регулировка производится кнопками "+" и "-". Устанавливаем требуемую температуру.
![]() |
![]() |
![]() |
![]() |

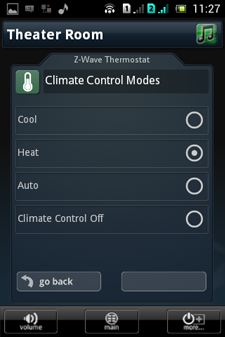

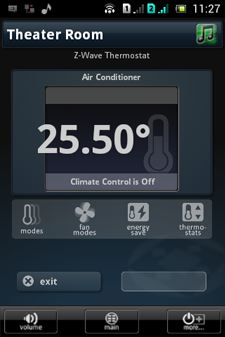

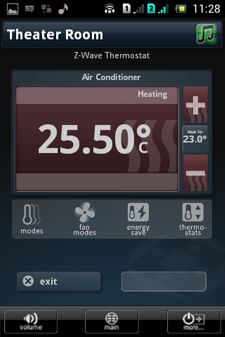

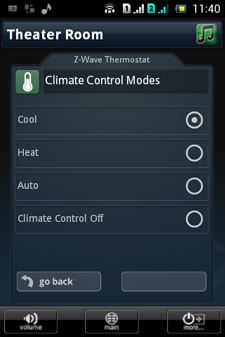

Термостат выключен | Выбор режима Обогрева | Состояние Обогрева | Выбор режима Охлаждения |
Для перевода кондиционера в режим охлаждения, снова нажимаем на иконку выбора режимов термостата Modes, открывается вкладка выбора режимов, переводим термостат в режим ОХЛАЖДЕНИЕ. Возвращаемся в меню управления термостата и видим, что система кондиционирования включилась (экран в меню синего цвета). В правой части экрана меню термостата мы видим возможность регулировки требуемой температуры в режиме Охлаждения. Регулировка производится кнопками "+" и "-". Устанавливаем требуемую температуру.
![]() |
![]() |
![]() |
![]() |

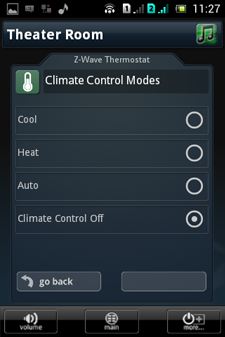

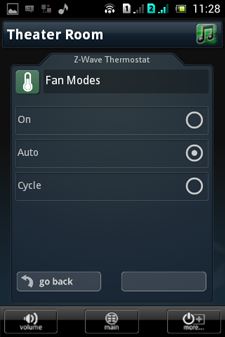

Состояние Охлаждения | Выбор режима Вентилятора | Режим энергосбережения | Выключение системы |
Таким образом пользователь имеет полную двухстороннюю связь с системой кондиционирования и может в любой момент проверить текущие значения и подкорректировать настройки кондиционера, если в этом есть необходимость. Как правило, комфортная температура кондиционированного воздуха задается один раз, а вентилятор сплит-системы работает в автоматическом режиме.
Автоматизация работы системы кондиционирования
Как мы писали в обзоре о интеграции термостатов для систем отопления, алгоритм работы систем кондиционирования, включающих в себя Z-Wave термостаты, также могут быть разными: от простых - просто настройка нужной температуры в меню термостата и перевод его в режим ОХЛАЖДЕНИЕ или НАГРЕВ, до сложных - разные температурные режимы работы днем и ночью, или по Вашему отсутствию/присутствию, работа в разных режимах в разные времена года и т.д.
Логика управления работой нашей сплит-системы, построена на возможностях системы Total Control работать с различными устройствами по различным протоколам, опрашивать эти устройства, получать от них ответы, сохранять их в "Переменные" и использовать эти данные для выполнения заданных команд и режимов работы термостата. Так же в систему установлен дополнительный модуль Data/Time Tools, который позволяет головному контроллеру URC MRX-10 запрашивать текущие значения даты и времени: месяц, день недели, дата, время, рассвет, закат и пр. Это позволяет очень гибко настроить работу системы кондиционирования в одном пользовательском макросе и предоставить системе возможность работать и принимать решения самой круглый год.
Данные, с которыми оперирует контроллер в процессе выполнения макроса:
- текущее время
- день недели
- месяц
- температура наружная
- температура с сенсора термостата (в кондиционере)
Макрос выполняется с периодичностью 1 раз в 30 мин, опрашивает необходимые данные и когда эти данные удовлетворяют нашим заданным значениям, выполняет включение и последующее управление нашей системой Комфорта:
В режиме Охлаждения, для использования в летний период: с апреля по сентябрь месяц, если наружная температура выше 21°C; если внутренняя температура выше 23°C, если день недели с Понедельника по Субботу; если время с 09:00 по 18:00 - то устанавливается режим Охлаждения и поддерживается температура 23°C. Если день недели Воскресение, если время с 18:00 по 07:00 - сплит-система отключена.
В режиме Обогрева, для использования в межсезонье: с сентября по апрель месяц, если наружная температура ниже 18°C; если внутренняя температура ниже 22°C; если день недели с Понедельника по Субботу; если время с 07:00 (за 2 часа до начала рабочего дня) по 18:00 - включается Обогрев кондиционером, устанавливается и поддерживается температура 23°C. Если день недели Воскресение, если время с 18:00 по 07:00 - Обогрев кондиционером выключается. Если наружная температура ниже -8°C - Обогрев кондиционером отключается.
Все. Теперь с наступлением теплого периода кондиционер запустится в режиме охлаждения, а с приходом холодного периода года, переключится в режим Обогрева. При понижении наружной температуры ниже -8°C, обогревом займется система отопления. Пользователю остается лишь наблюдать за состоянием систем в пользовательских интерфейсах.
В наших дальнейших обзорах мы расскажем об интеграции Z-Wave диммеров и реле в систему URC Total Control® для автоматизации управления освещением Вашего дома.
