Лучшая система управления домом Total Control by URC®

В 2017 году URC представила обновленную Total Control, нашу флагманскую линейку систем домашней автоматизации и управления», - говорит Даг Коул, старший вице-президент и генеральный менеджер URC. «Это комплексный ряд мер модернизации, который включает в себя новые аппаратные средства, прошивки, программное обеспечение и обновления программного обеспечения для смартфонов и планшетов, которые по-прежнему выгодно выделяют систему Total Control в качестве нашего эксклюзивного решения для автоматизации и контроля всего дома.

Что такое URC Total Control®?

Наверняка многим пользователям AV-аппаратуры, знакомы программируемые пульты URC. В свое время они пользовались очень большой популярностью и активно применялись в инсталляциях домашних кинотеатров и для управления другой аппаратурой. Нужно отметить, что эти пульты относились к линейке Complete Control и являлись, что называется, «умными» устройствами, т.е. команды управления, а также их последовательности (так называемые макросы) загружались непосредственно в пульт и подавались на управляемые устройства прямо с него. Несмотря на отличную репутацию, устройства Complete Control сегодня уже явно устарели, поэтому некоторое время назад компания URC предложила новую концепцию построения систем и управления ими. Данная концепция предполагает использование сетевого протокола IP, а линейка продуктов, выпущенная компанией для этой задачи, получила название Total Control.

Концепция и из чего состоит URC Total Control от URC®

• Централизованные и комнатные контроллеры
• Пульты и интерфейсы управления
• Аудио источники и усилители
• Z-Wave и KNX шлюзы
• IP-камеры видеонаблюдения
• Аппаратные модули расширения (сенсоры, термостаты, и т.д.)
• Программные модули расширения (двух-сторонние модули управления)

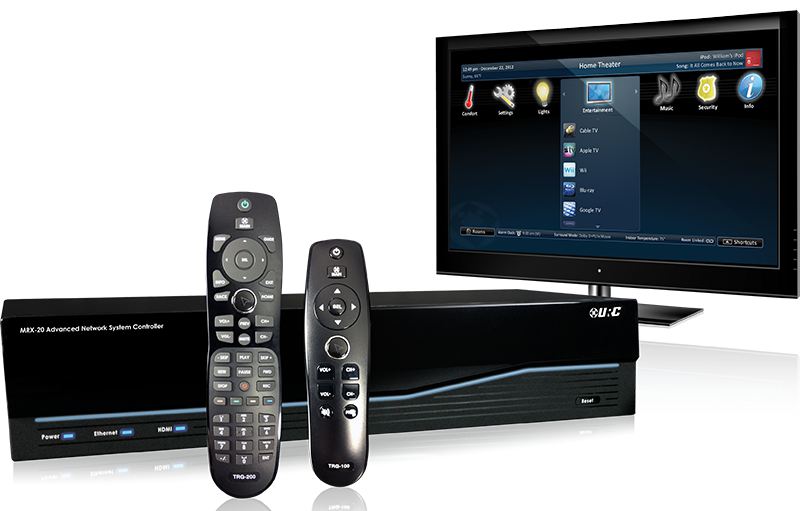

Гироскопические пульты и интефейс на экране ТВ

Итак, в линейку URC Total Control входят устройства, подключаемые к локальной сети. Основной причиной появления данной линейки стало изменение подхода потребителей к возможностям систем управления, а так же организации прослушивания музыки и просмотра видео. Популярность эфирных радиостанций и телевидения падает, а онлайн-сервисы наоборот находятся на подъеме – люди предпочитают не зависеть от эфирной сетки теле- и радио-компаний, а слушать и смотреть именно то, что они хотят, где хотят и когда хотят. Многочисленные интернет-радиостанции и другие онлайн-сервисы используют для своей работы компьютерную сеть и именно поэтому продукты Total Control, обеспечивающие помимо прочего интеграцию с данными сервисами, также используют сеть для управления, передачи сигналов и взаимодействия компонентов системы друг с другом.

Помимо управления AV-аппаратурой в одной комнате, система URC Total Control может управлять светом, климатом, охранной системой и камерами видеонаблюдения, система может масштабироваться для управления оборудованием в различных комнатах, кроме того, в состав линейки URC Total Control входят модели сетевых одно- и многозонных аудиоусилителей для построения домашней мультирум-системы.

Централизованные и комнатные сетевые контроллеры Total Control от URC®

В отличие от линейки Complete Control, в которой, как мы уже говорили, команды управления хранились непосредственно в пультах, Total Control предполагает использование центральных контроллеров (в которых находятся все «мозги и данные» системы), а пользовательские интерфейсы (пульты и панели управления, планшеты и смартфоны с установленными приложениями) служат только для передачи исполнительных команд на контроллер. По умолчанию один центральный контроллер (например, MRX-10) служит для управления одной зоной, но систему очень легко расширить до возможности управлять всем домом, подключив к той же локальной сети так называемый контроллер расширения (MRX-1 или MRX-4IR), который принимает команды от центрального контроллера и передает их на устройства, расположенные в другой зоне (таким образом, всего под управлением контроллера MRX-10 может работать до 32 зон).

Мастер контроллер MRX-20	Мастер контроллер MRX-10	Мастер контроллер MRX-8
Великолепный интерфейс системы управления на экране телевизора. Гироскопические пульты - пользователи управляют системой движением руки - мультирумом, музыкальным контентом в сети, освещением, климатом и другими системами с интерфейсов управления - пультов, настольных и настенных панелей, iOS и Android устройств. Десять настраиваемых ИК выходов, 4 порта RS-232 (поддержка Tx, Rx и GND двусторонней связи), 4 настраиваемых реле, 4 датчика, 2 выхода тригера 12V/0.2A.	Обеспечивает обратную связь с пультами и пастенными-настольными панелями Total Control. Позволяет управлять мультирумом, музыкальным контентом в сети, освещением, климатом и другими системами не только с интерфейсов управления - пультов, настольных и настенных панелей, iOS и Android устройств. Восемь настраиваемых ИК выходов, 4 порта RS-232 (поддержка Tx, Rx и GND двусторонней связи), 2 настраиваемых реле, 4 датчика, 2 выхода тригера 12V/0.2A.	В компактном корпусе. Обеспечивает обратную связь с пультами и настенными-настольными панелями Total Control. Позволяет управлять мультирумом, музыкальным контентом в сети, освещением, климатом и другими системами не только с интерфейсов управления - пультов, настольных и настенных панелей, iOS и Android устройств. Шесть настраиваемых ИК выходов, 2 порта RS-232 (поддержка Tx, Rx и GND двусторонней связи), 1 настраиваемое реле, 2 датчика.

Команды управления в системе Total Control хранятся в центральном контроллере. Для расширения системы на другие зоны используются контроллеры расширения, например, MRX-1; MRX-4IR; MRX-4SEN

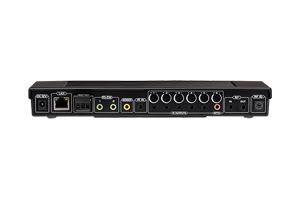

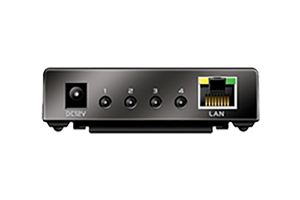

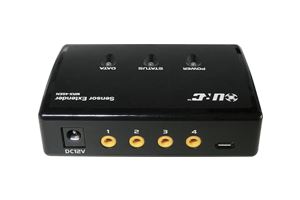

Исполнительный контроллер MRX-1	Исполнительный контроллер MRX-4IR	Модуль сенсоров MRX-4SEN
Обеспечивает выполнение макросов, от статуса устройства; статус отслеживается через сенсоры видеосигнала или напряжения. Используется в качестве дополнительной базовой станции к мастер контроллерам MRX-20, MRX-10, MRX-8. Шесть настраиваемых ИК выходов, 2 порта RS-232 (поддержка Tx, Rx и GND двусторонней связи), 1 настраиваемое реле, 1 датчик.	Идеальное решение в местах, где нет проложенного кабеля CAT5/CAT6. Базовая станция соединяется с сетью как по WiFi, так и кабелем CAT5/CAT6. Используется в качестве дополнительной базовой станции к мастер контроллерам MRX-20, MRX-10, MRX-8. Четыре настраиваемых ИК выходов, 1 передний ИК бластер.	Обеспечивает возможность подключения большего количества сенсоров для более точного выполнения макросов, в зависимости от статуса устройства; статус отслеживания вкл/выкл через сенсоры видеосигнала, света, звука или напряжения. Используется в качестве дополнительной базовой станции к мастер контроллерам MRX-20, MRX-10, MRX-8.

Интерфейсы пользователя системы Total Control от URC®

Для управления аппаратурой в системе Total Control используются следующие пользовательские интерфейсы: ручные пульты, настольные и настенные панели, а также планшеты и смартфоны, на которые установлено фирменное приложение URC. Все пользовательские интерфейсы URC Total Control обладают двухсторонней связью. Это значит, что прямо на экране пульта вы можете посмотреть статус той или иной комнаты, подключенной к системе управления. Например, посмотрев на экран пульта, вы увидите, что в гостиной идет просмотр Apple TV, система в спальне в данный момент не активна, а в детской играет интернет-радио. Помимо мониторинга всех комнат вы можете управлять ими. То есть вы можете выбрать зону и источник и управлять ими с любого пульта, расположенного в любой комнате, а не искать пульт, отвечающий за ту или иную зону.

Пульты управления системой

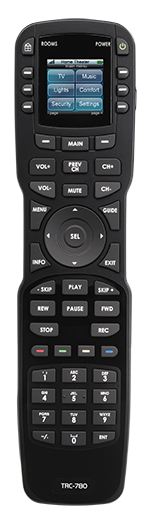

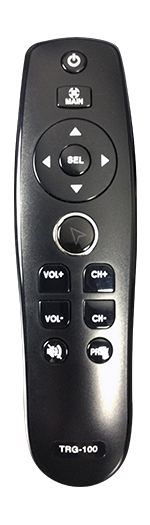

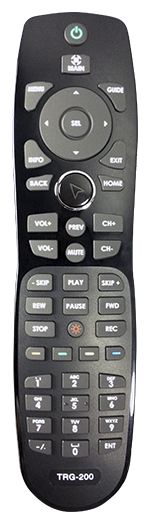

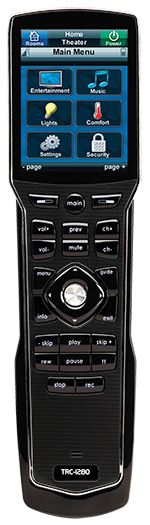

Пульт TRC-1280	Пульт TRC-1080	Пульт TRC-820	Пульт TRC-780	Пульт TRG-200	Пульт TRG-100
Сенсорный 2.8" цветной OLED дисплей с обратной связью InstantWiFi.	Яркий 2" цветной LCD дисплей с обратной связью и эргономичным дизайном.	Новый 2" цветной LCD дисплей с обратной связью и отличным дизайном.	Недорогой 1.46" цветной LCD дисплей с обратной связью и удобным дизайном.	Гироскопический пульт с полным набором кнопок для контроллера MRX-20.	Гироскопический пульт с минимальным набором кнопок для контроллера MRX-20.

Настенные и настольные панели управления

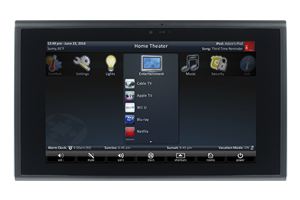

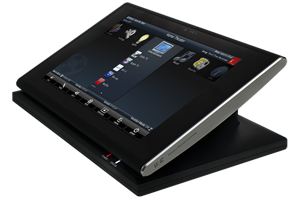

Панель TKP-7600	Панель TDC-7600	Панель TKP-7000
Сенсорный 7" настенный цветной LCD дисплей с обратной связью и встроенным интеркомом.	Сенсорный 7" настольный цветной LCD дисплей с обратной связью и встроенным интеркомом.	Сенсорный 7" настенный цветной LCD дисплей с обратной связью и эргономичным дизайном.

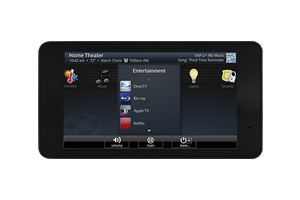

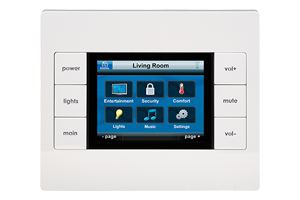

Панель TKP-5500	Панель TKP-2000	Панель TKP-100
Сенсорный 5" настенный цветной LCD дисплей с обратной связью и компактным дизайном.	Сенсорный 3.5" настенный цветной LCD дисплей с обратной и сменными рамками.	Кнопочная компактная настенная панель для кухонь, прихожих и ванных комнат.

Приложение для мобильных iOS и Android устройств URC Mobile App®

Приложение URC Mobile App® дает возможность пользователям управлять системой Total Control® со своих мобильных смартфонов и планшетов. Лицензии для устройств iOS и Android идут бесплатно в комплекте с любым системным контроллером URC MRX-20, MRX-10, MRX-8.

Мобильное приложение URC Mobile App® на iPad mini

Также с помощью любого пульта или смартфона/планшета вы можете объединять аудио зоны для одновременного воспроизведения музыки в режиме «вечеринка», при этом все объединенные зоны отобразятся на экране пользовательского интерфейса. Еще одним плюсом 2-сторонней связи является отображение метаданных на экране пульта ДУ. Примечательно, что возможность 2-сторонней связи реализована даже на простейшем пульте TRC-780.

Стриминг музыки - сетевой мультирум URC Total Audio®

Как мы уже отмечали, URC Total Control® – это не просто ультрасовременная система управления. В данную линейку входят также и сетевой аудио-видео ресивер, и многозонные и однозонные сетевые усилители, а также сетевой проигрыватель, которые используются для построения уникальной мультирум-системы.

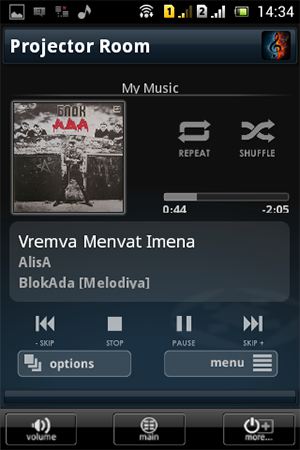

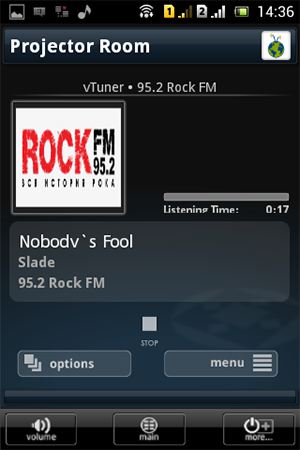

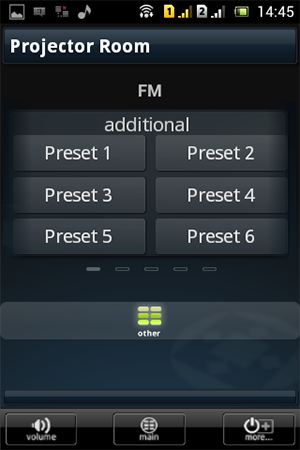

Сетевая аудиотека MyMusic	Интернет радио vTuner	Радио ресивера FM-Tuner

Вы имеете возможность подключить к любому усилителю DMS уже имеющиеся у Вас источники: CD или DVD плеер, AppleTV, мини-дисковую или кассетную деку, ЦАП и т.д. И сигнал от этих источников можно будет воспроизвести в любой комнате, подключенной к системе аудио мультирум. Таким образом, обновляя домашнюю музыкальную систему или проектируя новую с возможностями аудио-мультирум, Вам не стоит беспокоится о том, что делать с существующими, и возможно уже устаревшими, но используемыми аудио источниками. Всё легко интегрируется в новейшую мультирум систему URC Total Control® с возможностью удобного управления и прослушивания из любой аудиозоны.

Аудио-видео ресивер URC DMS-AV	Многозонный усилитель URC DMS-1200	Однозонный усилитель URC DMS-100	Сетевой плеер URC SNP-2
7.2 канальный аудио-видео-ресивер для домашнего кинотеатра. Обеспечивает кристально чистое изображение и звучание для Вашего домашнего кинотеатра или аудиомультирум системы.	8 [восемь] зон, 50 Ватт на канал для 1-6 зоны. Предусилитель для 7-8 зон. 4 аналого-цифровых входа для передачи сигнала на другие усилители DMS. Расширение до 32 зон.	1 [одна] зона, 50 Ватт на канал для 1 зоны. Выход с предусилителя на локальный усилитель или ресивер. 1 аналого-цифровой вход для передачи сигнала на другие усилители DMS. Расширение до 32 зон.	Воспроизводит музыку с сетевых компьютеров или NAS. Поддерживает спутниковые цифровые радиостанции, интернет радио и другие сетевые функции. Передает сигнал на сетевые усилители DMS.

Для реализации качественного потокового HiFi воспроизведения музыки или стриминга в нескольких зонах вашего дома используются различные подходы. Но уникальность подхода, который собственно и использует URC, подразумевает передачу по сети несжатой музыки. В результате Вы получаете отличное качество звучания и полную синхронизацию воспроизведения в различных зонах. В некоторых инсталляциях подобных решений часто возникает проблема, что большой объем передаваемых данных сильно замедляет или даже «роняет» компьютерную сеть. Для избежания данной проблемы URC предлагает использовать специальный свитч с MAC-фильтрацией. В ассортименте компании есть предварительно сконфигурированные свитчи – URC MFS-8 или URC MFS-8POE, способный защитить сеть и обеспечить ее стабильную работу при стриминге музыки в различные зоны.

Специальные, предварительно сконфигурированные свитчи с MAC-фильтрацией защищают сеть при стриминге музыки

Свитч URC MFS-8	Свитч URC MFS-8POE

Расширение возможностей системы Total Control от URC®

Помимо управления аппаратурой в отдельных комнатах, система Total Control позволяет отдавать команды управления для всех домашних систем. Ведь у Total Control имеются в наличии различные аппаратные модули-шлюзы для полной интеграции систем домашней автоматизации, использующих такие популярные протоколы, как Z-Wave и KNX. То есть, если у Вас уже имеется какой-то сегмент автоматизации (управление освещением, шторами, воротами гаража, климатом, поливом и т.д.) реализованный на проводной шине KNX или на беспроводной технологии Z-Wave, то его очень просто интегрировать в систему Total Control и получить полное двух-стороннее управление этим сегментом из единого пользовательского интерфейса. Инсталлируется соответствующий модуль-шлюз, и вносятся соответстующие правки в программе.

К примеру, можно запрограммировать макрос «Away», который выключит свет во всем доме, отключит AV-устройства, закроет шторы и жалюзи и активирует охранную систему. Дополнительные возможности автоматизации управления можно реализовать, используя таймер событий. Например, таймер сна, активированный при инсталляции и настроенный пользователем на определенное время, позволяет не только выключить в это время телевизор и другие устройства, но и погасить свет, закрыть шторы, включить нужный режим охранной системы и т.д. Таймер будильника, наоборот позволяет владельцу системы проснуться в определенное время под музыку любимой радиостанции, при этом шторы откроются автоматически, чтобы впустить в комнату яркие солнечные лучи.

Все 2-сторонние устройства системы Total Control находятся в постоянной коммуникации друг с другом. Все изменения статуса центрального контроллера отображаются на дисплеях всех пультов и панелей, подключенных к системе Total Control.

В систему управления Total Control легко интегрируются различные сетевые IP-камеры, включенные в ту же локальную сеть или удаленные камеры в Интернет. То есть на всех ваших пультах или панелях управления, а также на смартфонах и планшетах, будут доступны все ваши видеокамеры с возможностью управления камерами: Зум, Фокус, Панарамирование, Перемещение (если поддерживается камерой). А если интегрировать в систему вызывную панель видеодомофона DoorBird, то пользователь получит еще и систему видеодомофона-интеркома.

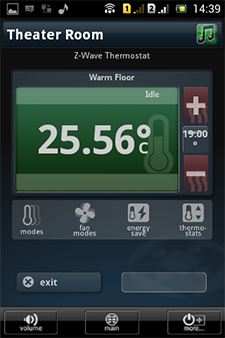

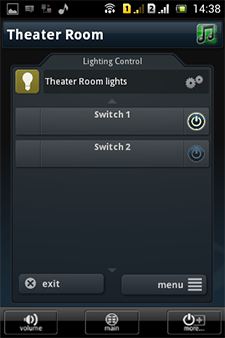

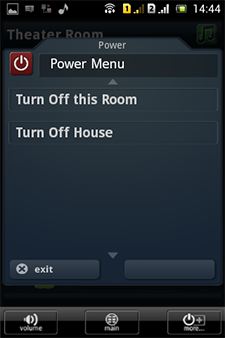

Меню Освещение в URC Mobile	Меню Термостаты в URC Mobile	Меню Камеры в URC Mobile	Меню Выключения в URC Mobile

Охранные системы безопасности также легко интегрируются в Total Control. Например хорошо известные канадские системы DSC (сертифицированные в Украине и ГСО). Вы получаете полный двух-сторонний контроль состояние Вашей DSC сигнализации (режимы, состояния датчиков и т.д.), который полностью отображается на всех ваших пультах или панелях управления, а также на смартфонах и планшетах. Вы также можете удаленно или локально, с Вашего смартфона или планшета, используя Ваш код: поставить на охрану, снять с охраны, включить функцию тревожной кнопки.

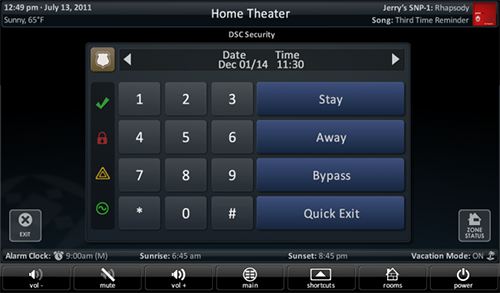

Меню охранной системы DSC в интерфейсе Total Control

Масштабируемость системы Total Control от URC®

Важным преимуществом системы Total Control является возможность масштабирования. К примеру, в данный момент времени перед вами стоит задача автоматизировать управление системой домашнего кинотеатра. Закончив эту работу, вы можете подумать о том, чтобы добавить к возможностям системы управление звуком в других комнатах. Если на реализацию данной идеи в настоящее время нет бюджета, то вы всегда можете вернуться к ней позже. Точно так же, реализовав с помощью URC Total Control управление светом в доме, вы можете подумать и о том, чтобы использовать ее для управления климатом.

Возможность поэтапного расширения системы

С точки зрения заказчика – это очень удобно, поскольку дает возможность управлять именно теми системами, которые необходимы в данный момент и расширять систему по мере возникновения новых задач или появления финансовых возможностей. Для инсталлятора же система Total Control открывает дополнительные бизнес-возможности, поскольку позволяет предложить заказчику именно тот набор функций, который необходим ему в данный момент, а также возможность простого апгрейда системы в дальнейшем.

Программирование систем управления Total Control от URC®

Интернет-магазин Техноинстаил предлагает профессиональную инсталляцию и программирование систем управления Total Control от URC®. Для программирования системы Total Control используется специализированная программа TC Accelerator. Разработчики данной программы, программисты компании URC уделили особое внимание скорости программирования системы, автоматизировав многие задачи. К примеру, она допускает автоматическую генерацию макросов и шаблонов графических интерфейсов пользователя, которые можно без проблем переносить с пульта на панель управления или же на планшет или смартфон. Сгенерированные шаблоны можно видоизменять по своему усмотрению, меняя конфигурации кнопок. Макросы также можно модифицировать по своему усмотрению. После того, как работа по программированию закончена, ее можно сохранить в одном файле, которым, кстати, вы можете поделиться с коллегами. Загрузка программы во все пульты и панели управления, а также в контроллеры, использующиеся в системе, производится одним простым действием. Шаблоны управления, созданные для одного из пультов или панелей URC Total Control, можно без проблем переносить на другие устройства.

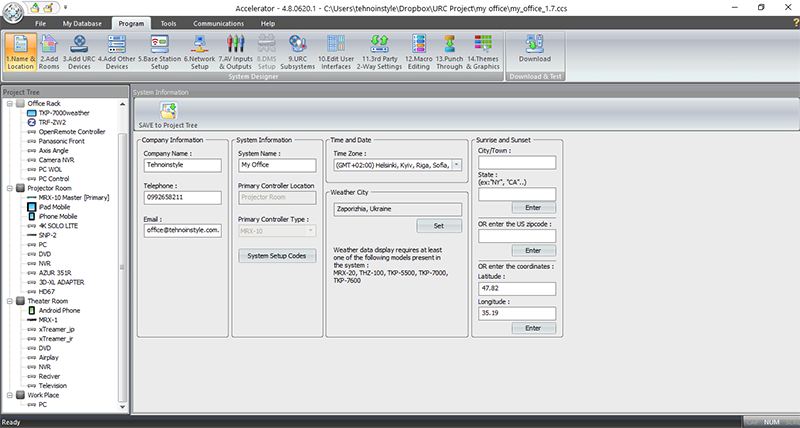

Специализированная программа TC Accelerator®

Поскольку Total Control – это сетевая система, то мы можем без проблем производить диагностику и вносить изменения дистанционно, например, из собственного офиса. Возможность удаленного программирования позволяет минимизировать поездки на объект и сохранить рабочее время.

В данной статье мы постарались дать основное представление о системе URC Total Control. Напомним, что данная система предназначена для управления всем домом, а также для построения мультирум-систем и автоматизации работы различных электронных устройств. Центральные контроллеры системы позволяют управлять AV-аппаратурой и другими устройствами с помощью ИК-сигналов, по протоколам RS-232, IP, а также с помощью триггеров и реле. Особенно нужно отметить, что при использовании в качестве пользовательских интерфейсов планшетов или смартфонов вам не нужно платить за лицензии. Лицензии для устройств iOS и Android идут бесплатно в комплекте с любым системным контроллером URC.

Все описываемое оборудование Вы легко найдете в разделе УПРАВЛЕНИЕ

В следующих публикациях мы более подробно рассмотрим модельный ряд URC Total Control, а также приведем примеры готовых систем и возможностей интеграции с оборудованием сторонних производителей.
