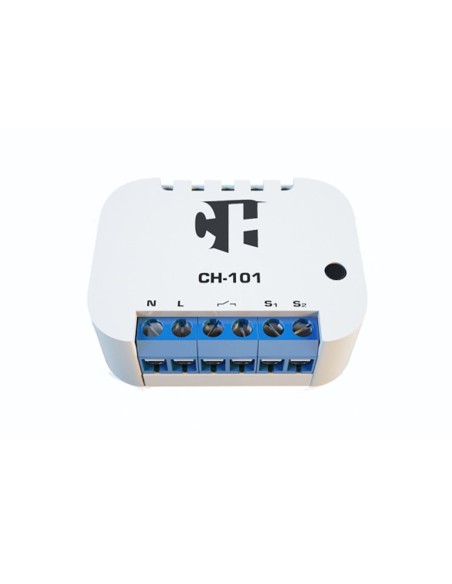

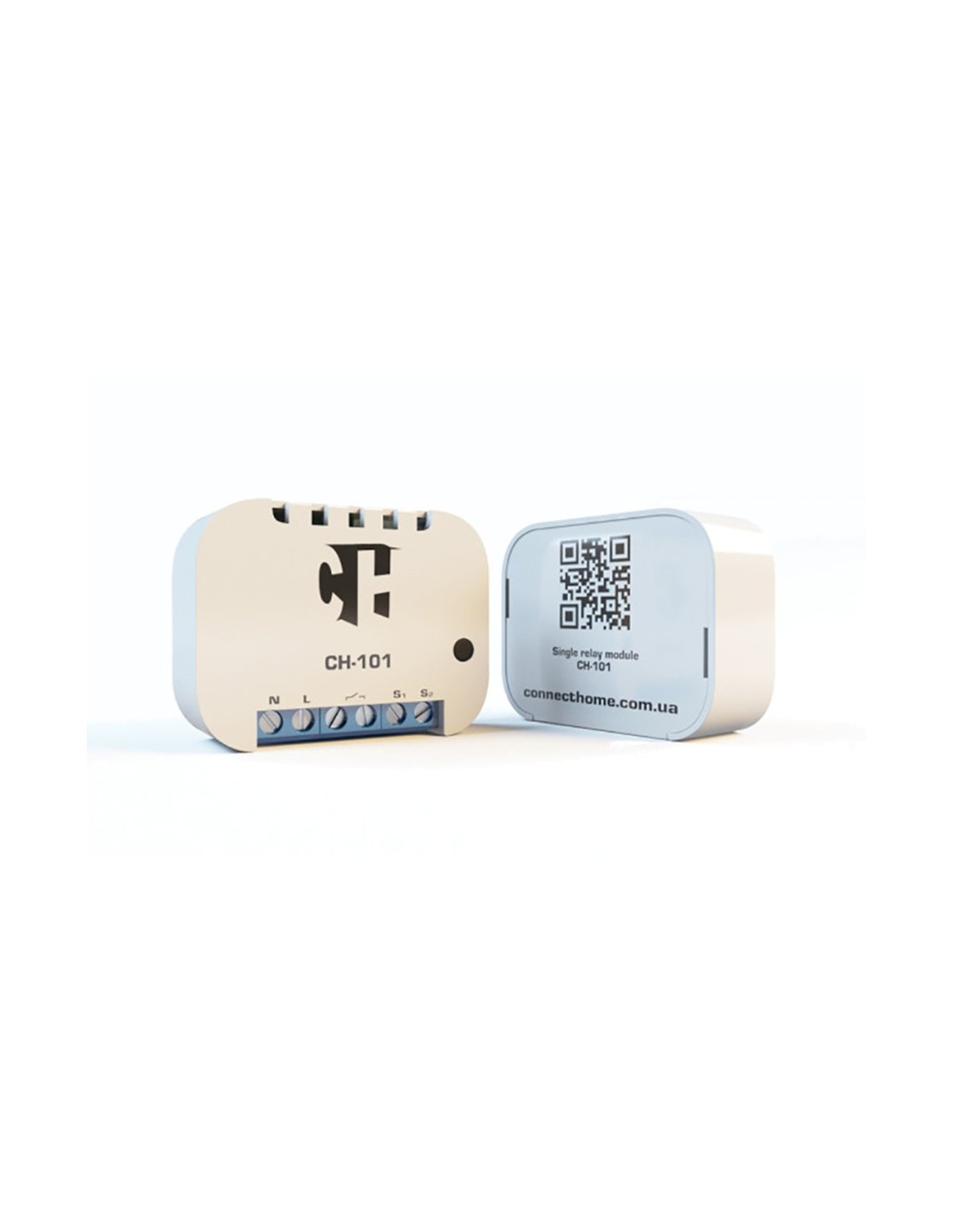

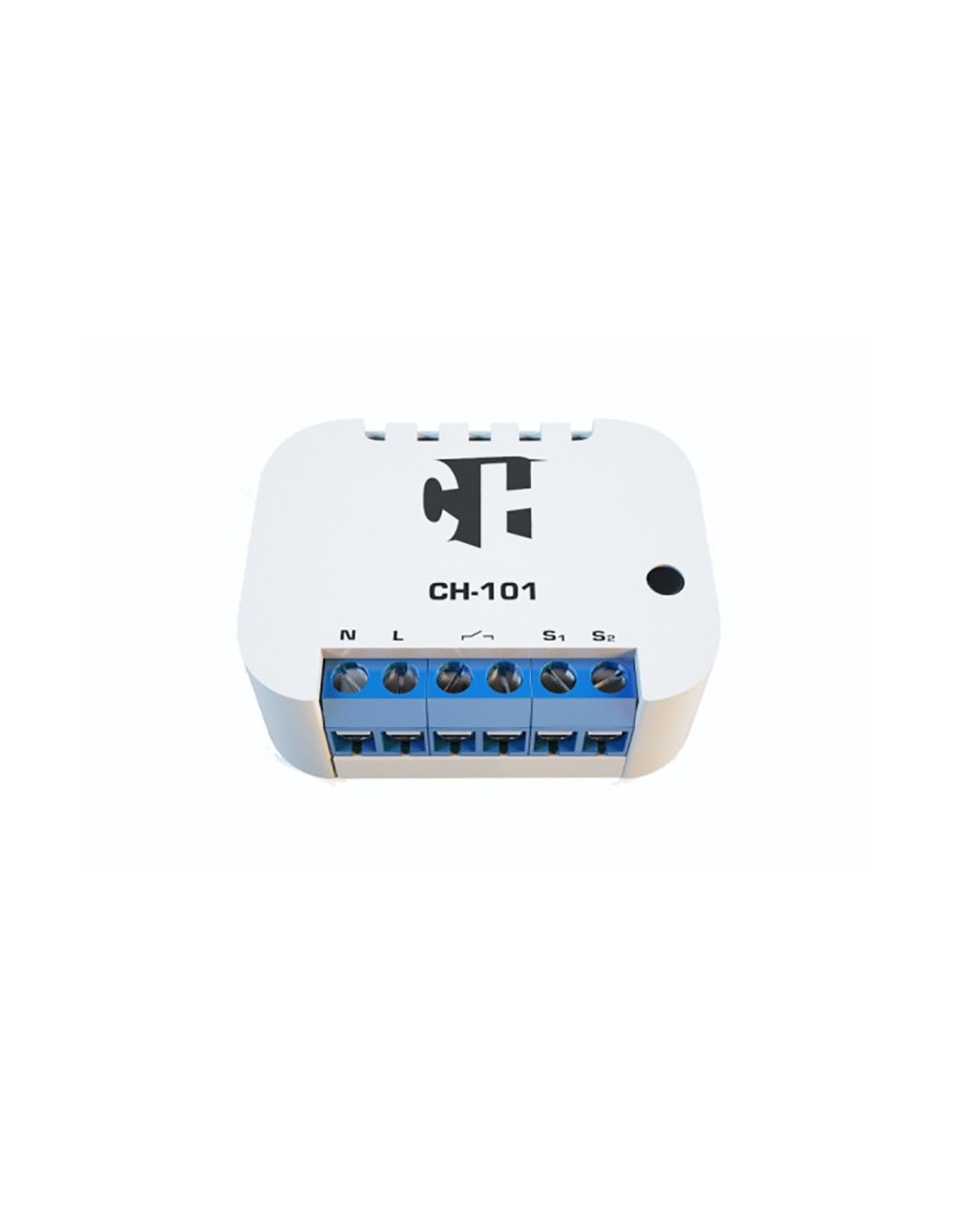

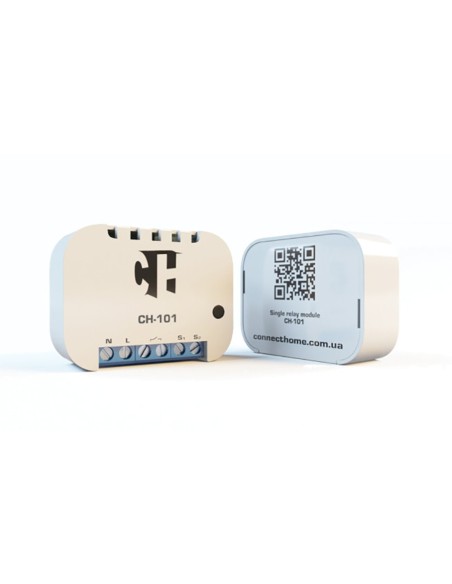

Одноканальный Z-Wave модуль ConnectHome СН-101

Описание одноканального реле Z-Wave модуля ConnectHome СН-101

Многофункциональный одноканальный модуль СН-101 – это Z-Wave устройство, обладающее обширным функционалом. СН-101 может управлять подключённой к нему нагрузкой мощностью до 3,5 кВт, а также расширять свою функциональность благодаря возможности подключения различных сенсоров компании ConnectHome. Управление нагрузкой осуществляется с помощью подключаемых к модулю выключателей или радиокоманд Z-Wave. Кроме того, устройством может управлять один из подключаемых к модулю датчиков. Например, датчик движения включает реле при движении и отключает реле при его отсутствии. Исходя из этого, сфера применения СН-101 весьма обширная. С помощью модуля можно управлять освещением, отопительными приборами, вентиляцией, электромагнитными клапанами и любыми другими электроприборами.

СН-101 - это модуль, который имеет возможность подключения одного из различных датчиков компании ConnectHome. Они могут быть двух типов: бинарные (например, датчик движения, у него только два значения: есть движение, нет движения) и многоуровневые (например: датчик температуры). Датчики не входят в комплект, при необходимости их можно приобрести отдельно. Датчики ConnectHome, которые можно подключить к модулю СН-101 - это бинарные датчики: CH-S04.5 датчик движения (радиус 5м.), CH-S04.10 датчик движения (радиус 10м.), CH-S05 бинарный датчик; многоуровневые датчики: CH-S01 датчик температуры, CH-S02 датчик температуры и влажности, CH-S03 датчик освещённости, CH-S06 датчик мощности.

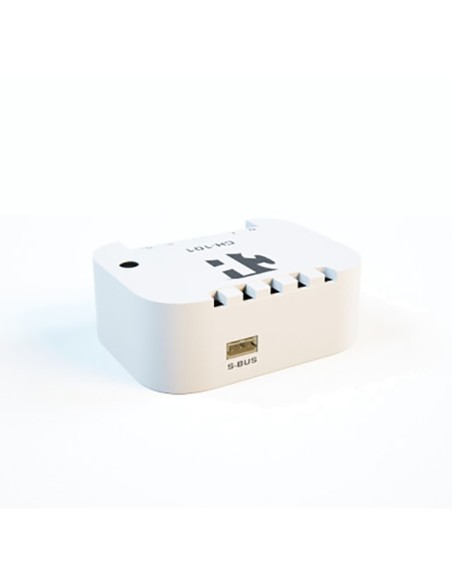

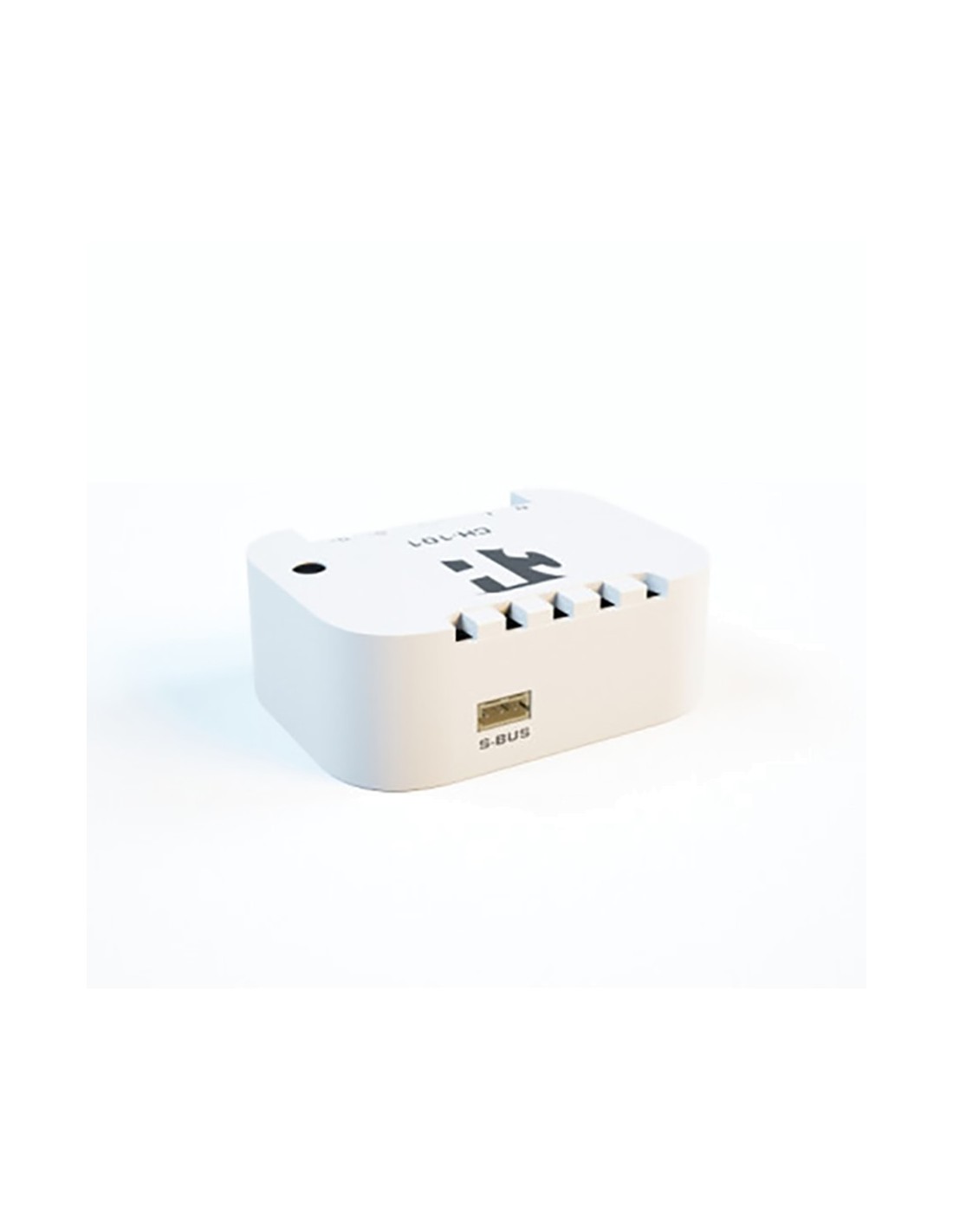

Все датчики подключаются к специальному разъёму S-Bus расположенному на корпусе устройства. Датчики используются для оценки окружающей обстановки в Вашем доме: измерения температуры; измерения относительной влажности воздуха; уровня освещённости; наличия движения; текущая мощность электронагрузки; активацияпокой стороннего датчика, подключённого к бинарному датчику. В сети Z-Wave датчики отображаются как структурные единицы (endpoint) модуля СН-101. Данные передаются управляющему контроллеру посредством радиокоманд Z-Wave. Кроме того, датчики могут управлять другими устройствами и непосредственно самим модулем. Под управлением следует понимать включениевыключение модуля СН-101 либо отправка соответствующей команды устройствам, которые находятся в группе ассоциации модуля, при достижении различных значений датчиков.

Особенности одноканального реле Z-Wave модуля ConnectHome СН-101

• Управление нагрузкой до 3,5кВт
• Имеет возможность подключения счётчика энергии
• Возможность подключения одного из различных датчиков ConnectHome
• Имеет широкий спектр регулируемых параметров
• Совместим со всеми Z-Wave контроллерами

Характеристики одноканального реле Z-Wave модуля ConnectHome СН-101
